בקרת מבנה (BMS — Building Management System) היא תשתית ניהול אינטגרטיבית שמאחדת את כל המערכות הטכניות של מבנה — מיזוג, תאורה, חשמל, אבטחה, גילוי אש וגישה — לפלטפורמה אחת. עבור מלונות, משרדים, בתי חולים ומבני ציבור בישראל, BMS מתוכנן נכון הוא ההבדל בין מבנה שמתפקד לאורך זמן לבין מבנה שזולל אנרגיה ומייצר תקלות.
תיק עבודות BMS
גלריית פרויקטים בבקרת מבנה ותאורה חכמה
חיברנו לעמוד הזה את תיק הפרויקטים האינטראקטיבי: 24 פרויקטים נבחרים בתחומי BMS, KNX, מלונות, משרדים, אולמות תצוגה ומבני ציבור, כולל סינון לפי קטגוריות ופירוט לכל פרויקט.
מקרי בוחן BMS
קמפוס רכבת קיסריה
סוג: קמפוס ומבני ציבור/תחבורה בקנה מידה גדול.
אתגר: ניהול תאורה, מיזוג ואנרגיה על שטחים נרחבים ומבנים מרובים, עם אמינות וניטור מרכזי בזמן אמת.
פתרון: מערכת BMS מרכזית המאחדת תאורה ואקלים, עם ממשק HMI, לוחות זמנים ותרחישים אוטומטיים והתראות תקלה יזומות.
מערכות: Siemens Desigo · KNX · DALI · HMI
תוצאה: שליטה מרכזית מלאה, חיסכון אנרגטי, ותחזוקה מבוססת-נתונים שמפחיתה תקלות.
ברינקס בני ברק
סוג: מבנה לוגיסטי/ביטחוני מסחרי.
אתגר: שילוב בקרת מבנה בסביבה עם דרישות אבטחה מחמירות, בתיאום בין הבקרה לביטחון.
פתרון: בקרת מבנה משולבת המתממשקת לדרישות האבטחה, עם ניהול מרכזי של תאורה, אקלים והתראות.
מערכות: Siemens Desigo · KNX · HMI
תוצאה: ניהול מבנה אמין ומאובטח עם נראות ושליטה מרכזית.
Amazon Sarona
סוג: משרדי הייטק / תאגיד בינלאומי במתחם שרונה, תל אביב.
אתגר: סטנדרט תאגידי בינלאומי לבקרת תאורה ומיזוג בשטחי משרדים פתוחים, עם גמישות לחלוקת אזורים.
פתרון: בקרת תאורה DALI ובקרת אקלים אזורית משולבות ב-BMS, עם תרחישים לפי תפוסה ושעות.
מערכות: KNX · DALI · Siemens Desigo
תוצאה: סביבת עבודה איכותית, חיסכון בחשמל, והתאמה לסטנדרט הבינלאומי.
D-CITY / ROXON
סוג: מלונות / אירוח.
אתגר: בקרת חדרים GRMS בקנה מידה, עם חוויית אורח אחידה ושילוב למערכת ניהול המלון.
פתרון: בקרת חדר חכמה לתאורה, מיזוג, וילונות ותרחישי צ׳ק-אין/אאוט, המשולבת ל-PMS.
מערכות: KNX · HMI · PMS · Silverbyte
תוצאה: חוויית אורח משופרת, חיסכון תפעולי, וניהול מרכזי לצוות המלון.
למי מתאים BMS
BMS מתאים במיוחד למבנים עם מערכות מרכזיות, צריכת אנרגיה משמעותית, ריבוי אזורים או צורך בניהול ותיעוד מרכזי. הפרויקטים האופייניים שלנו:

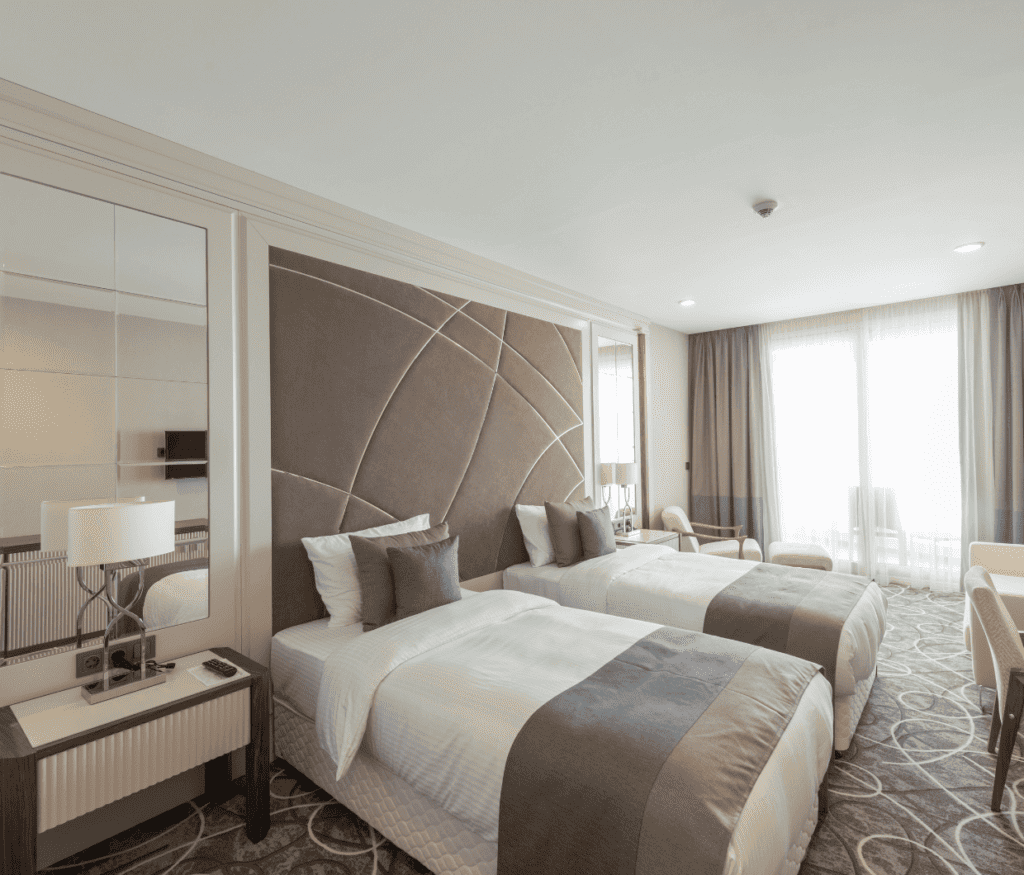

- מלונות בוטיק וגדולים — בקרת אזור לכל חדר, אינטגרציה עם PMS, חיסכון אנרגיה בחדרים ריקים

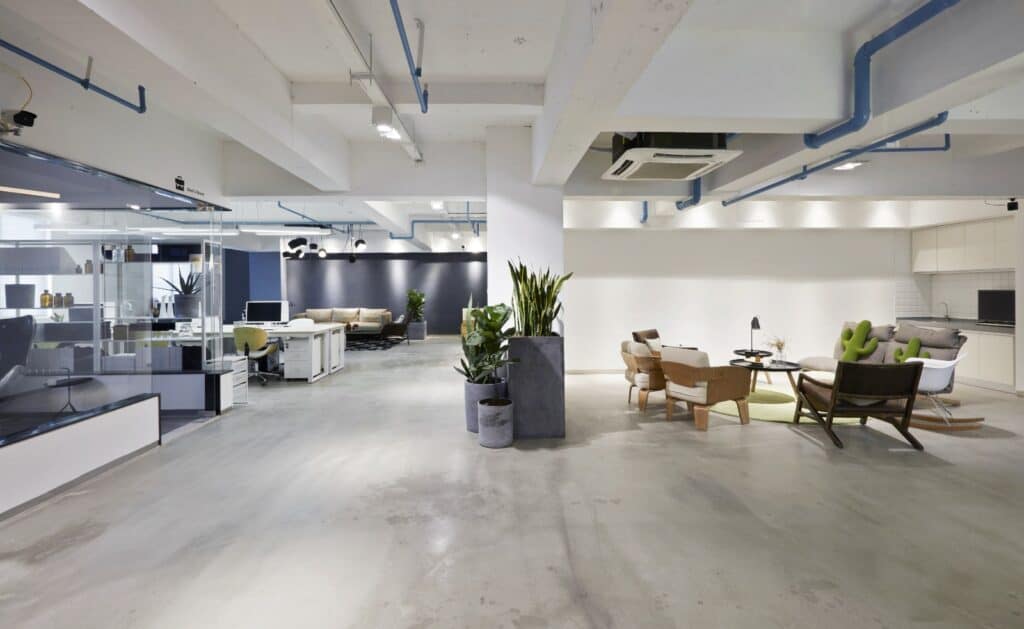

- מגדלי משרדים — בקרת מיזוג לפי נוכחות, ניהול אורות חיצוניים, ניהול חניון חכם
- בתי חולים ומרפאות — בקרת תאורה, מיזוג וחיישני נוכחות לצורך נוחות, בקרה וחיסכון באנרגיה, בהתאם לדרישות הפרויקט
- מבני ציבור — בתי ספר, מתנ"סים, אולמות תרבות — ניהול מרכזי מרחוק חוסך מנהל אחזקה במשרה מלאה
- מרכזי מסחר — קניונים עם דרישות תאורה ומיזוג משתנות לפי שעות פעילות
מתי צריך BMS ומתי מספיק בית חכם
שתי מערכות שונות לחלוטין שלעיתים מתבלבלים ביניהן. הכלל פשוט:
בחרו BMS כאשר:
- מלון, מגדל משרדים או מבנה ציבור — מבנה מסחרי או ציבורי שדורש ניהול מרכזי.
- מבנה מורכב עם מערכות HVAC תעשייתיות, משאבות, מערכות חימום מים מרכזיות, צ'ילרים וחדרי מכונות.
- צורך בניטור אנרגיה ודיווח — קריאות צריכה רציפות, השוואה בין אזורים, איתור חריגות.
- אינטגרציה של מערכות ביטחון ובטיחות — בקרת גישה, אינטרקום, מצלמות וגילוי אש — לפלטפורמת ניהול אחת.
- מנהל אחזקה אחד שמנהל את כל המבנה ממסך אחד מרכזי.
מספיק בית חכם כאשר:
- דירה פרטית או וילה — נכס מגורים שבו הדגש על חוויית משתמש.
- בקרה ברמת החדר — תאורה, מתגים, מיזוג, וילונות, אודיו ואבטחה ביתית.
- שליטה מהאפליקציה ולא מחדר בקרה מאויש.
חשוב לדעת: KNX אינו הפרוטוקול היחיד של BMS. בפרויקטי BMS מקצועיים שכבת הבקרה המרכזית מבוססת על בקרי DDC, ש-KNX יכול להיות אחד הפרוטוקולים שמתחברים אליהם — לצד BACnet, Modbus, Siemens Desigo ו-LoRa / LoRaWAN. בית חכם פרטי הוא דף נפרד: בית חכם — המדריך המקיף.
הפלטפורמות שאנו עובדים עימן
מערכת BMS מלאה אינה מבוססת רק על KNX. בפרויקטים רבים שכבת הבקרה המרכזית מבוססת על בקרי DDC (Direct Digital Controllers), שמנהלים את מערכות המבנה — מיזוג, חשמל, תאורה, משאבות, חיישנים, התראות וניטור אנרגיה — ומתחברים לפי הצורך ל-KNX, BACnet, Modbus, Siemens Desigo ופתרונות LoRa / LoRaWAN. KNX מתאים בעיקר לבקרה ברמת החדר — תאורה, מתגים, חיישנים ולוגיקת בית חכם — ולא משמש כשכבת הבקרה היחידה במבנה.
DDC — בקרים דיגיטליים מרכזיים
שכבת ה-DDC היא הליבה של פרויקט BMS תעשייתי. הבקרים מקבלים נתונים מחיישנים בכל המבנה, מפעילים את ציוד ה-HVAC, התאורה, המשאבות וההתראות, ומדווחים לשרת המרכזי. בפרויקטים שלנו ה-DDC משולב עם Siemens Desigo, KNX, BACnet, Modbus או LoRa/LoRaWAN — לפי דרישות הפרויקט והציוד שנבחר.
Siemens Desigo CC
פלטפורמת BMS מובילה למבנים מסחריים גדולים. אנחנו מטמיעים ומבצעים אינטגרציה של Siemens Desigo בפרויקטי BMS בישראל. Desigo CC מאפשרת ניהול של מאות אלפי נקודות בקרה ממסוף אחד, ויש לה תמיכה ישירה ב-BACnet, KNX ו-Modbus.
KNX
פרוטוקול תקני בינלאומי (ISO/IEC 14543-3) מתאים למבנים בהם הדגש על אינטגרציית תאורה, מיזוג, וילונות ובקרה אדריכלית. אינטראופרבילי — אפשר לערבב מוצרים של מאות יצרנים, בהם ABB, Gira ו-Siemens.
BACnet
פרוטוקול תקני (ASHRAE) המקובל בעולם ה-HVAC התעשייתי. שילוב BACnet עם KNX דרך gateway נותן את הטוב משני העולמות.
Modbus
פרוטוקול תעשייתי ותיק ופשוט, נפוץ בציוד צד שלישי כמו מונים חכמים, בקרי VRF, אינוורטרים סולאריים וציוד מכני. בפרויקטים שלנו Modbus מתחבר לרוב כמקור נתונים נוסף לבקר ה-DDC או לשרת Siemens Desigo, ולא משמש בעצמו כשכבת בקרה ראשית.
חיישנים אלחוטיים — LoRa / LoRaWAN
במבנים בהם פריסת תשתית קווית לא משתלמת — מבנים קיימים, אגפים מרוחקים, או חיישנים נקודתיים — ניתן להשתמש בתשתית חיישנים אלחוטית מבוססת LoRa או LoRaWAN, כולל פתרונות LoRa תואמי Siemens. השכבה האלחוטית מתחברת ל-Siemens Desigo כמקור נתונים נוסף.
מה כלול בפרויקט BMS
- ארכיטקטורת בקרה — תכנון השכבות (DDC, גישור פרוטוקולים, שרת ניהול), טופולוגיה ורשת תקשורת פנימית.
- בקרי DDC — בקרים דיגיטליים מרכזיים שמנהלים את מערכות המבנה. במבנים שבהם נדרשת זמינות גבוהה, ניתן לתכנן תצורת redundant בהתאם לדרישות הפרויקט ולציוד שנבחר.
- חיישנים — חיישני טמפרטורה, לחות, CO2, נוכחות, איכות אוויר, צריכת חשמל ומים. שילוב חיישנים אלחוטיים LoRa / LoRaWAN לפי הצורך.
- אינטגרציית HVAC — חיבור לציוד מיזוג, צ'ילרים, יחידות VRF, יחידות טיפול באוויר (AHU) ולוחות בקרה קיימים, בתיאום עם קבלן המיזוג.
- תאורה ומערכות חשמל — בקרת מתגי תאורה, חיישני נוכחות, ניהול לוחות חשמל ראשיים, וניטור צריכה.
- משאבות ומערכות מכניות — חיבור למשאבות מים, מאווררים, מערכות חימום וקירור, ולוחות בקרה מכניים.
- בקרת גישה, אינטרקום, מצלמות ואבטחה — אינטגרציה לפלטפורמת BMS אחת, כולל פתרונות של Hikvision, Akuvox ו-Siemens לפי דרישות הפרויקט.
- ניטור אנרגיה — קריאת מונים, חישוב צריכה לפי אזור / שעה / שימוש, התראות על חריגות.
- לוחות בקרה (Dashboards) והתראות — תצוגות חיות במסך, התראות SMS / Email לתקלות, ודוחות תקופתיים.
- הפעלה (Commissioning) ותיעוד — בדיקות נקודה-נקודה, כיול ראשוני, תיעוד תכנית הבקרה, וספרי הפעלה בעברית.
מה לא כלול בדרך כלל
הסעיפים הבאים נמצאים מחוץ להיקף הסטנדרטי של פרויקט BMS של i-feel, אלא אם סוכמו במפורש בכתב בהסכם:
- תשתית חשמל ראשית של המבנה — מבוצעת על-ידי קבלן החשמל הראשי, אלא אם נכלל בהסכם.
- עבודות מכאניות של מיזוג — צנרת, נחלות, וציוד HVAC עצמו — מבוצעות על-ידי קבלן המיזוג, אלא אם צוין אחרת.
- מערכות רפואיות ייעודיות — כגון גזים רפואיים, ניטור חמצן או בקרת לחץ בחדרי ניתוח — אינן חלק ממערכת BMS סטנדרטית של i-feel, ודורשות תכנון וספקים ייעודיים.
- תכנית תחזוקה חודשית או שנתית — נמכרת כשירות נפרד, מותאמת להיקף המערכת.
תהליך העבודה — מניתוח צרכים עד הדרכה
פרויקט BMS עובר בשמונה שלבים מוגדרים. אנחנו מסבירים כל שלב מראש, כדי שמנהל הפרויקט אצל הלקוח יוכל לתאם עם שאר היועצים והקבלנים:
- ניתוח צרכים. שיחות עם בעל הנכס, מנהל האחזקה והיועצים — להבנת המטרות: חיסכון אנרגיה, שיפור תפעולי, אינטגרציה עם מערכות קיימות, או יעדי תקן 5281.
- סקר באתר. ביקור בפועל במבנה — מיפוי הציוד הקיים, ארונות החשמל, נקודות הבקרה, רשת התקשורת והתשתיות שאפשר לעשות בהן retrofit.
- ארכיטקטורת מערכת. תכנון השכבות — DDC, פרוטוקולים, שרת ניהול, רשת. שרטוט הטופולוגיה ובחירת ספקי הציוד.
- הצעת מחיר ותכולה. מסמך כתוב: רשימת ציוד, נקודות בקרה, היקף עבודה, לוח זמנים, מה כלול ומה לא, ותנאי תשלום.
- תיאום ביצוע. תיאום עם קבלן חשמל ראשי, קבלן מיזוג, יועץ אקוסטיקה וכל גורם רלוונטי במבנה. תוכנית עבודה משולבת.
- תכנות. תכנות בקרי ה-DDC, הגדרת תרחישי הפעלה, התראות ודוחות. תיאום עם פרוטוקולי הציוד השני (BACnet, Modbus, KNX).
- הפעלה ו-Commissioning. בדיקות נקודה-נקודה, כיול ראשוני של חיישנים, אימות לוגיקת הבקרה ובדיקה מול דרישות הלקוח.
- הדרכה ותמיכה. הדרכת מנהל האחזקה והצוות הטכני, מסירת תיעוד וספרי הפעלה בעברית, וכניסה לתכנית תחזוקה אם נבחרה.
זמני הסקר, ההצעה וההתקנה משתנים לפי גודל המבנה, מורכבות הציוד הטכני וזמינות הצוותים.
חיסכון אנרגיה
פרויקט BMS מתוכנן נכון מאפשר חיסכון משמעותי בצריכת אנרגיה. בפרויקטים מתאימים, לאחר אפיון, כיול ותחזוקה נכונים, מערכת BMS יכולה לסייע בחיסכון של כ-20-40% בצריכת האנרגיה — בהתאם לסוג המבנה, מצב הציוד, שעות הפעילות ולוגיקת הבקרה. תחומי החיסכון העיקריים:
- מיזוג אוויר — בקרה אזורית והפעלה לפי נוכחות
- תאורה — מיתוג אוטומטי וחיישני נוכחות
- חימום מים — לוחות זמנים חכמים
- ניטור צריכה רציף — איתור מוקדם של חריגות
היקף החיסכון בפועל תלוי בסוג המבנה, סוג הציוד הקיים, שעות הפעילות ולוגיקת הבקרה — ונמדד פרויקט-פרויקט. מבנים עם BMS איכותי תורמים גם לציון בתקן 5281 לבנייה ירוקה.
עוד מדריכים ופרויקטים בתחום בקרת מבנה
- בית חכם — מערכות לדירות פרטיות ולווילות (חוויית משתמש ולא ניהול מבנה).
- בנייה ירוקה ותקן 5281 — איך BMS תורם לציון בתקן.
- פתרונות עסקיים — משרדים, מסעדות, חנויות ואולמות.
- רשתות תקשורת — כבילה מובנית, fiber, אינטרקום ובקרת גישה.
- פרויקטים — מבחר מקרי בוחן.
- גלריית פרויקטי BMS — 24 פרויקטים בבקרת מבנה, תאורה חכמה, מלונות, משרדים ומבני ציבור.
- מקרה בוחן — KNX בהדסה — חיישני תנועה לבקרת תאורה ומיזוג במגדל אשפוז.
- מדריך BMS — DDC, ניטור, אנרגיה וחיבור מערכות במבנים מסחריים.
- איך BMS מסייע לחיסכון באנרגיה — לוחות זמנים, חיישנים, דוחות והתראות.
- פתרונות ליזמי בנייה — תמ"א 38, פינוי-בינוי, בנייה רוויה חדשה.
- ליווי תכנון לאדריכלים — BIM, מפרטים טכניים, תיאום ביצוע.
- שאלות נפוצות
שאלות נפוצות
מה זה BMS ומה הוא עושה?
BMS הוא מערכת ניהול ובקרה מרכזית למבנה. המנהל רואה את כל המבנה ממסך אחד ויכול לטפל בתקלות לפני שדיירים מרגישים.
כמה חוסך BMS באנרגיה?
בפרויקטים מתאימים, מערכת BMS מתוכננת ומכוילת יכולה לסייע בחיסכון של כ-20-40% בצריכת האנרגיה. החיסכון בפועל תלוי בסוג המבנה, מצב הציוד, שעות הפעילות, לוגיקת הבקרה והתחזוקה השוטפת.
איך i-feel עובדת עם Siemens Desigo?
i-feel מטמיעה ומבצעת אינטגרציה של פתרונות Siemens Desigo בפרויקטי BMS, לצד DDC, KNX, BACnet ו-Modbus. כל ניסוח על מעמד רשמי מול יצרן דורש אישור כתוב ועדכני.
איזה פרוטוקול עדיף — KNX או BACnet?
KNX לפרויקטים עם דגש על אינטגרציית תאורה ומיזוג. BACnet למבנים גדולים עם ציוד HVAC תעשייתי. עבור חיישנים אלחוטיים ניתן להוסיף שכבת LoRa/LoRaWAN.
אפשר להוסיף BMS למבנה קיים?
כן. מבצעים retrofit. ההיקף תלוי בתשתית הקיימת.
