מדריך לבחירת גלאי KNX לפי החלל
גלאי KNX הוא הרבה יותר מחיישן שמדליק אור. כאשר בוחרים וממקמים אותו נכון, הוא יכול לזהות שימוש בחלל, למדוד את רמת האור, להפעיל תאורה ומיזוג, לנהל תרחישים ולספק מידע למערכת ניהול המבנה.
I Feel מתכננת ומתקינה גלאי KNX קוויים של Siemens, ABB ו-Eelectron בבתים פרטיים, בתי מלון, משרדים, כיתות, מוסדות רפואיים ומבנים ציבוריים. הבחירה אינה נעשית לפי היצרן בלבד, אלא לפי גובה התקרה, צורת החלל, מסלול התנועה, רמת הרגישות, התאורה הטבעית והמערכות שאותן רוצים לנהל.
בחירת גלאים למעברים ארוכים
במרלו״גים ובחניונים מתאימים את הגלאים לאורך המעבר, לגובה ההתקנה, למכשולים ולמסלולי התנועה. בקרת התאורה הייעודית המתוארת בראש הדף מבוססת KNX עם גלאי Siemens. כיסוי מעבר ארוך יכול לדרוש כמה גלאים; את טווח הגילוי של כל דגם מאמתים בדף הנתונים ובבדיקה באתר.
מה ההבדל בין גלאי תנועה לגלאי נוכחות?
גלאי תנועה מתאים למקומות שבהם אנשים עוברים, כגון מסדרון, מדרגות, כניסה, חניה או מחסן. גלאי נוכחות רגיש יותר ומתאים לחללים שבהם אנשים נשארים ומבצעים תנועות קטנות, כגון משרד, חדר ישיבות, כיתה, חדר מלון או סלון.
במערכת KNX הגלאי מחובר ישירות לכבל ה-BUS. הוא יכול לעבוד מול אקטואטורים, בקרי תאורה, DALI, בקרי חדר ומערכת BMS, ללא תלות בשרת ענן לצורך הפעולה הבסיסית.
מה גלאי KNX יכול לנהל?
- תאורה לפי נוכחות ורמת Lux.
- עמעום ושמירה על רמת תאורה קבועה.
- מיזוג ואוורור לפי תפוסת החדר.
- מצב חיסכון כאשר החלל מתרוקן.
- תרחישי לילה, אירוח, ניקיון ושבת.
- הצגת תפוסה ומצב חללים במערכת BMS.
- שילוב עם Home Assistant, Control4, מצלמות ואזעקה.
Siemens UP 258D12 עם חיישן בהירות
דגם: 5WG1258-2DB12
גלאי נוכחות תקרתי פנימי, 360 מעלות, עם חיישן בהירות, רגישות מתכווננת ואפשרות לחסום חלקים משדה הגילוי. קוטר הגילוי הוא עד 8 מטר, בהתאם לגובה ההתקנה ולמבנה החלל.
איפה כדאי להתקין?
- מסדרונות של בתי מלון ומבני מגורים.
- חדרי מדרגות ומבואות.
- משרדים קטנים ובינוניים.
- חדרי שירות, מחסנים וחדרים טכניים.
- בתים פרטיים לתאורת מעבר אוטומטית.
היתרונות
- חיישן Lux מונע הדלקה מיותרת כשיש אור טבעי.
- ניתן לחסום חלקים מאזור הגילוי.
- הזנה ותקשורת ישירות מקו KNX.
- מתאים לתאורה, מיזוג והעברת מידע ל-BMS.
- פעולה מקומית אמינה גם ללא שרת ויזואליזציה.
במלון רוקסון עתידים הציעה I Feel 18 גלאים מדגם זה לבקרת תאורת המסדרונות. בבית פרטי הוצעו שלושה גלאים מאותו דגם.

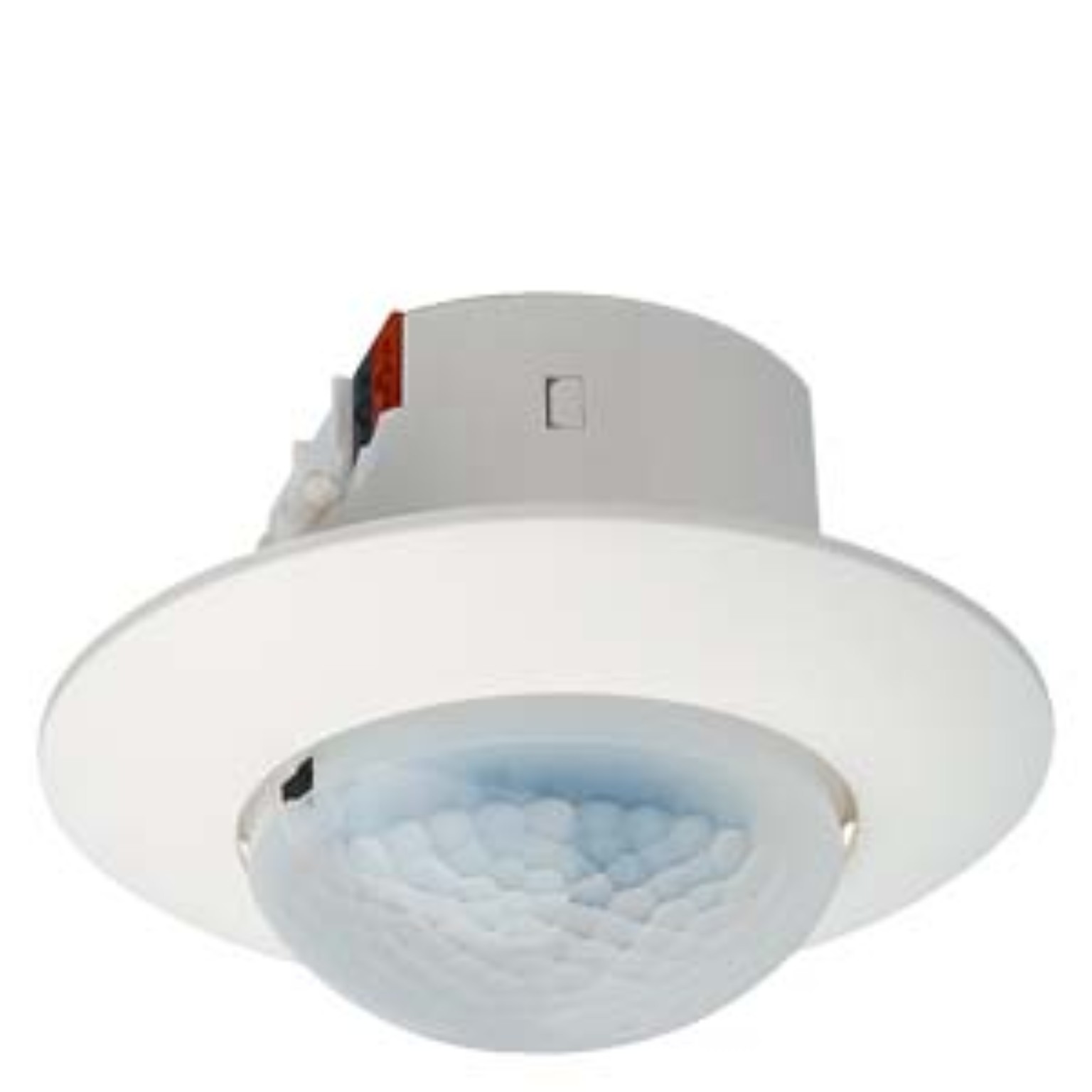

גלאי נוכחות תקרתי Siemens KNX ממשפחת UP 258. המראה החיצוני משותף לדגמים שבכתבה, ויש לבחור את המק״ט לפי יכולות הבקרה הנדרשות.
Siemens UP 258E22 לבקרת אור קבועה
דגם: 5WG1258-2EB22
גלאי נוכחות עם בקרת תאורה קבועה. הוא מודד את האור המשולב בחלל ומווסת את התאורה המלאכותית כדי לשמור על ערך Lux שנקבע. הוא מנהל קבוצת תאורה ראשית ועד ארבע קבוצות נוספות, בזווית 360 מעלות ובקוטר גילוי של עד 8 מטר.
איפה כדאי להתקין?
- כיתות לימוד.
- חדרי ישיבות.
- משרדים עם חלונות ואור יום משתנה.
- מרפאות וחדרי טיפול.
- אזורי עבודה הדורשים רמת תאורה אחידה.
היתרונות
- חיסכון באנרגיה באמצעות ניצול אור יום.
- שמירה על תאורה יציבה ונוחה.
- שליטה אוטומטית מלאה או חצי אוטומטית.
- בלוקים תפקודיים לנוכחות, תנועה ו-HVAC.
- מתאים במיוחד לחיבור DALI ולמערכת BMS.
התמונה של משפחת Siemens UP 258 המוצגת למעלה ממחישה גם את המבנה החיצוני של דגם 5WG1258-2EB22. ההבדל המרכזי בין הדגמים הוא ביכולות הבקרה והתכנות ולא בעיצוב החיצוני.
ABB Mini Premium KNX
דגם: 6131/21-24-500
מקט ABB: 2CKA006132A0344
גלאי נוכחות קומפקטי לתקרה, עם ארבעה ערוצים, חיישן בהירות, בקרת תאורה קבועה, HVAC, בקר טמפרטורת חדר ופונקציות לוגיות.
| גובה התקנה | אדם יושב | אדם הולך |
|---|---|---|
| 2.5 מטר | קוטר עד 5 מטר | קוטר עד 6.5 מטר |
| 3 מטר | קוטר עד 6.5 מטר | קוטר עד 8 מטר |
| 4 מטר | קוטר עד 9 מטר | קוטר עד 10.5 מטר |
איפה כדאי להתקין?
- משרדים וחדרי ישיבות.
- חדרי מטופלים ומרפאות.
- בתי חולים ומבני ציבור.
- מסדרונות וחדרי מדרגות.
- חדרים שבהם רוצים לנהל תאורה ומיזוג מאותו חיישן.
היתרונות
- ארבעה ערוצים עצמאיים.
- שני ערוצים לבקרת אור קבועה.
- פונקציות HVAC לחימום, קירור ואוורור.
- בקר טמפרטורת חדר משולב.
- חמישה ערוצי לוגיקה ועשרה ערוצי IR.
- שילוב חיישן הבהירות הפנימי עם ערכי בהירות חיצוניים.
- גובה נראה של 16 מ״מ בלבד.
בהצעת ABB לבית החולים איתנים הופיעו 255 יחידות. בהצעת I Feel לקאונט רייט הופיעו שבע יחידות עם הגדרה במערכת המיזוג. בפרויקט הדסה נתיבות הותקנו כ-100 גלאי KNX של ABB.

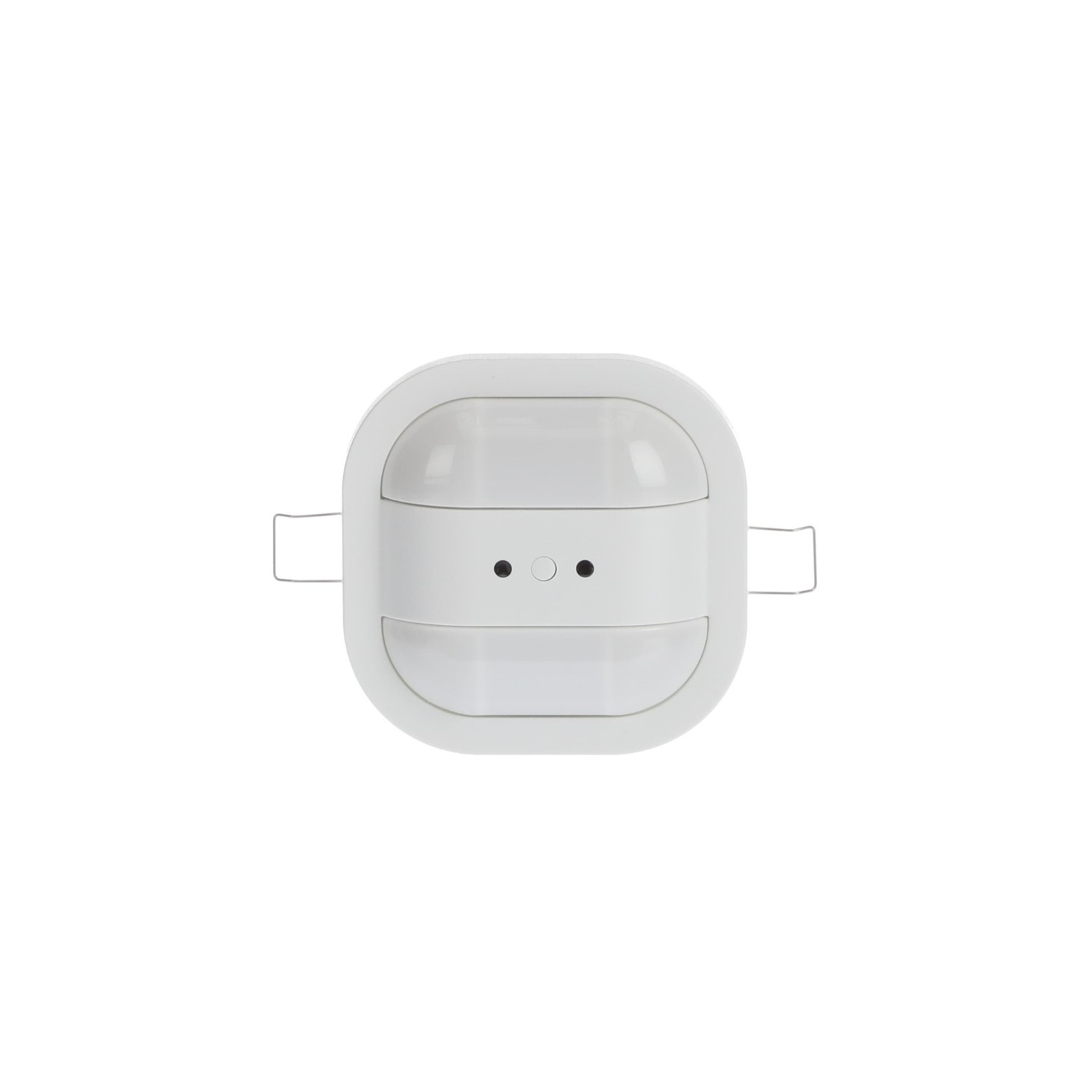

ABB Mini Premium KNX, דגם 6131/21-24-500, גלאי נוכחות תקרתי לתאורה, HVAC ובקרת מבנה.
Eelectron Basic KNX
דגם: PD00E00KNX
גלאי נוכחות תקרתי קומפקטי המיועד בעיקר לניהול תאורה. הוא מתאים להתקנה עד גובה של 4 מטר, עם אזור גילוי של כ-10 מטר בגובה 2.5 מטר, בהתאם לתצורה ולהוראות היצרן. בגב הגלאי שלוש כניסות דיגיטליות לחיבור לחצנים או מגעים יבשים.
איפה כדאי להתקין?
- מבואות ומעברים בבית פרטי.
- חדרי מדרגות.
- חדרי שירות ומחסנים.
- חדרי מלון קטנים.
- חללים שבהם המטרה העיקרית היא תאורה אוטומטית.
היתרונות
- גוף קטן ודיסקרטי.
- פתרון יעיל כשאין צורך בחיישני אקלים נוספים.
- שלוש כניסות דיגיטליות לציוד נוסף.
- מתאים לתרחישי שבת לפי תכנון ותכנות הפרויקט.
- תקשורת ישירה על גבי KNX.
I Feel הציעה שלושה גלאים מדגם זה בבית פרטי עבור הכניסה, הקומות והפעלת תאורה.

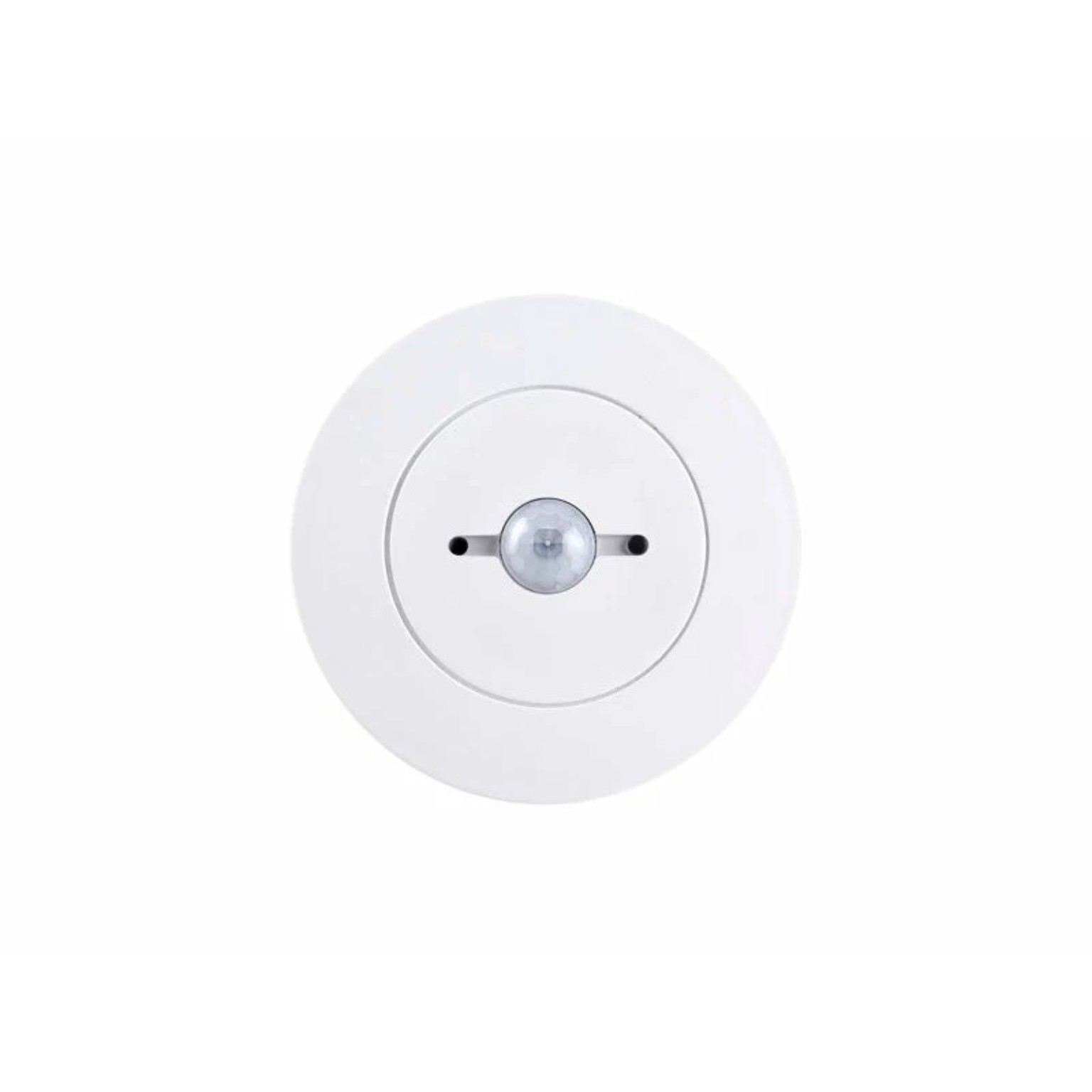

Eelectron Basic KNX, דגם PD00E00KNX, גלאי נוכחות תקרתי קומפקטי.
Eelectron Standard MicroFL
דגם: PD00M01KNX
גלאי נוכחות זעיר ושטוח להתקנת תקרה עד גובה של 4 מטר. הוא כולל PIR, חיישן בהירות, חמישה ערוצים עצמאיים, שמונה בלוקים לוגיים ותמיכה ב-KNX Data Secure.
איפה כדאי להתקין?
- חדרי מלון וחדרי אירוח.
- בתים פרטיים עם תקרות מעוצבות.
- משרדים שבהם רוצים נראות מינימלית.
- מבואות וחדרי שירות, בכפוף לתנאי הסביבה.
- פרויקטים המשלבים נוכחות, תאורה ו-HVAC בגלאי קטן.
היתרונות
- נראות מינימלית בתקרה.
- חמישה ערוצים למספר שימושים במקביל.
- חיישן בהירות ושמונה בלוקים לוגיים.
- KNX Data Secure בפרויקט שתוכנן לתמוך בכך.
- לוגיקת Virtual Holder למלונות, המשלבת מגע דלת ונוכחות להערכת מצב החדר.
- יכולת לנהל תאורה משתנה לאורך היום.
I Feel קיבלה הצעת ספק ל-168 גלאים מסוג זה עבור פרויקט מלונאי של 168 חדרים.
ABB Busch-Watchdog 220 MasterLINE KNX לחוץ
Standard: 6179/01-204-500, מקט
2CKA006132A0313
Premium: 6179/01-208-500, מקט
2CKA006132A0314
גלאי תנועה קווי להתקנה חיצונית על הקיר. הוא מתחבר ל-KNX TP, מדורג IP55, בעל זווית גילוי של 220 מעלות וטווח של עד 16 מטר. גובה ההתקנה המומלץ הוא כ-2.5 מטר.
איפה כדאי להתקין?
- שביל הכניסה לבית.
- חניה פרטית.
- אזור השער והכניסה למגרש.
- חזיתות וחצרות.
- כניסות שירות ומעברים חיצוניים.
היתרונות
- מוצר ייעודי לתנאי חוץ.
- דירוג IP55.
- זווית רחבה וטווח של עד 16 מטר.
- שני ערוצי תנועה וערוץ דמדומים עם שלושה ספים.
- חיבור KNX קווי והזנה מקו ה-BUS.
- הפעלת תאורה, תרחיש הגעה, תאורת הרתעה או הודעה.
I Feel כללה את דגמי החוץ של ABB בהצעות לבתים פרטיים לצד גלאי תקרה פנימיים.

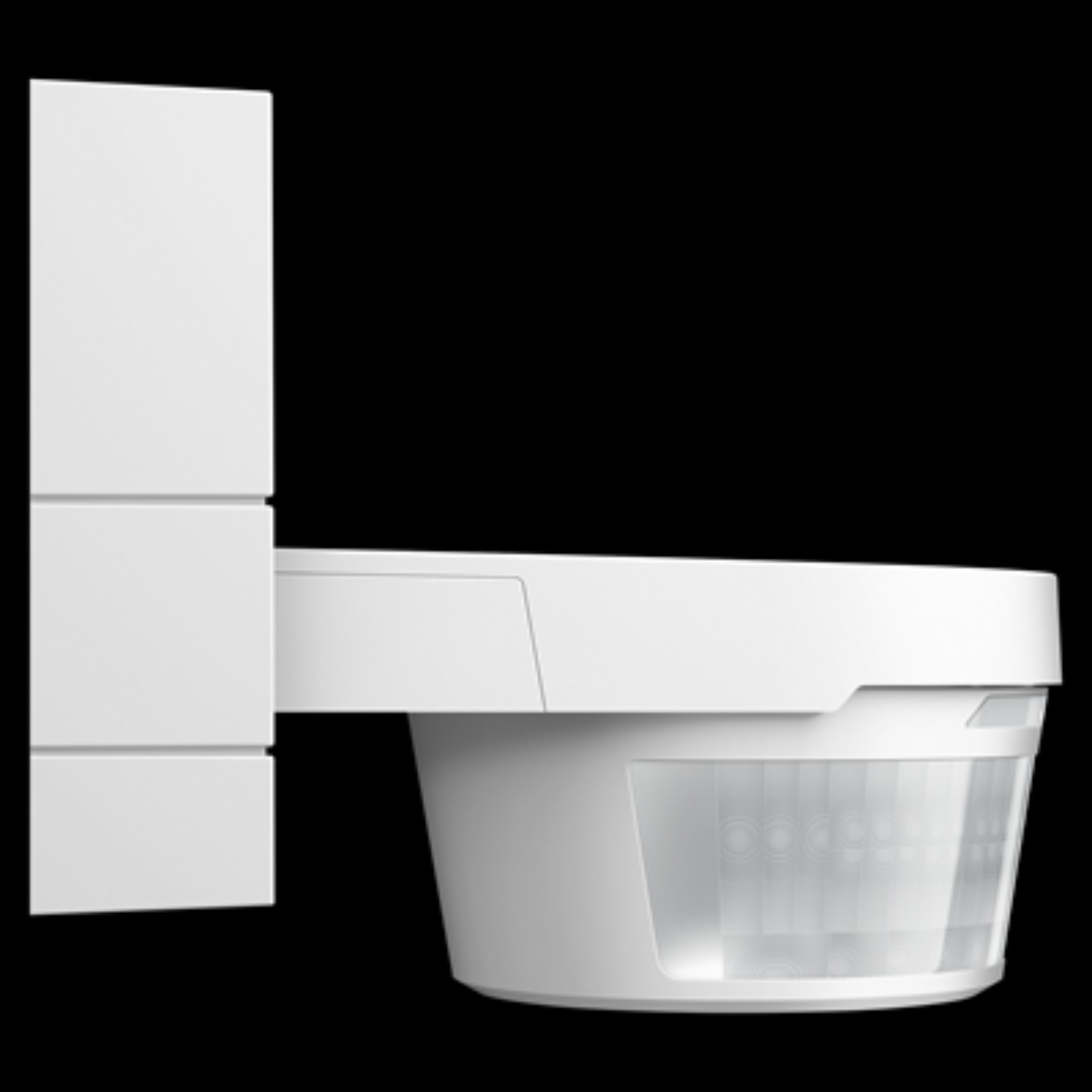

ABB Busch-Watchdog 220 MasterLINE KNX, גלאי חוץ קווי ממשפחת 6179/01.
טבלת בחירה מהירה
| הצורך | הגלאי המומלץ | הסיבה |
|---|---|---|
| מסדרון או מעבר פנימי | Siemens 5WG1258-2DB12 או Eelectron Basic | גילוי 360 מעלות, Lux ותפעול פשוט |
| משרד או חדר ישיבות | ABB Mini Premium | נוכחות, אור קבוע, טמפרטורה, HVAC ולוגיקה |
| כיתה עם אור יום משתנה | Siemens 5WG1258-2EB22 | בקרת אור קבועה ומספר קבוצות תאורה |
| חדר מלון | Eelectron MicroFL | גוף זעיר, חמישה ערוצים ולוגיקה מלונאית |
| בית עם תקרה נקייה | Eelectron MicroFL | נראות מינימלית וגוף שטוח |
| חניה, שער או שביל | ABB Busch-Watchdog 220 | IP55, טווח עד 16 מטר והתקנת קיר |
| מוסד רפואי או מבנה ציבור | ABB Mini Premium או Siemens לפי תכנון | שילוב תאורה, HVAC, Lux ו-BMS |
למה חשוב לתכנן את המיקום מראש?
הטווח הרשום בדף הנתונים אינו מספיק. בתכנון מקצועי בודקים גובה התקנה, תנועה של אדם יושב או הולך, כיוון התנועה, קירות וריהוט, אור טבעי, מקורות חום, צורך בחסימת אזורים וזמן ההשהיה לפני כיבוי.
גלאי שממוקם לא נכון עלול לזהות מעבר סמוך, לפספס אדם שיושב או לכבות תאורה מוקדם מדי. לכן I Feel מתכננת את הגלאים כחלק מתכנית החשמל והאוטומציה ולא כתוספת בסוף הפרויקט.
שילוב בבית חכם
בבית ניתן להפעיל תאורת מדרגות ומעברים, תאורת לילה חלשה, מיזוג לפי שימוש בחדר, תרחיש כניסה וכיבוי מערכות כאשר קומה מתרוקנת.
את הפעולות הבסיסיות מגדירים ישירות ב-ETS בין הגלאי לאקטואטור. Home Assistant ו-Control4 יכולים לקבל את אירועי הנוכחות דרך ממשק KNX/IP ולהוסיף תצוגה, הודעות ותרחישים מורכבים.
שילוב במערכת BMS
באמצעות KNX ובמידת הצורך שער BACnet, ניתן להעביר מידע על נוכחות, תאורה וערכי חיישנים אל מערכת BMS לבקרת מבנה. המערכת יכולה לכבות תאורה ומיזוג באזורים ריקים, לשנות Setpoint לפי תפוסה, להפעיל אוורור ולהציג חדרים פעילים.
בפרויקטים מסחריים וציבוריים ניתן לחבר את בקרת החדר אל Siemens Desigo ואל בקרי DDC. כך גלאי הנוכחות הופך לחלק ממערך משולב של תאורה, HVAC, חיסכון באנרגיה וניהול תפעולי.
גלאי אוטומציה ומערכת אזעקה
גלאי KNX מיועד לנוחות, חיסכון וניהול המבנה. כאשר נדרש גילוי פריצה תקני, משתמשים בגלאי אזעקה ובמערכת ייעודית כגון Risco או Paradox. אפשר לחבר בין המערכות כדי שאירוע אזעקה יפעיל תאורה, מצלמות והודעה, אך הבית החכם אינו מחליף את מערכת האזעקה.
למה לבחור ב-I Feel?
I Feel עוסקת בתכנון ובאינטגרציה של בית חכם ובקרת מבנה משנת 2008. החברה משלבת גלאי KNX של יצרנים מובילים ומחברת אותם לתאורה, DALI, מיזוג, Siemens Desigo, Home Assistant, Control4, אזעקה ומצלמות.
הניסיון שלנו כולל בתים פרטיים, בתי מלון, משרדים, מוסדות רפואיים, מוסדות חינוך ומבנים ציבוריים. לתכנון מערכת KNX ולבחירת הגלאים המתאימים לפרויקט שלכם, פנו לצוות I Feel.
שאלות נפוצות
האם גלאי KNX זקוק לחשמל נפרד?
ברוב הדגמים המתוארים ההזנה והתקשורת מתקבלות מכבל KNX TP. יש לפעול לפי דף הנתונים של כל דגם.
האם אותו גלאי יכול לנהל תאורה ומיזוג?
כן. בדגמים בעלי מספר ערוצים או פונקציות HVAC ניתן להעביר פקודות נפרדות לתאורה, מיזוג ואוורור.
איזה גלאי מתאים לחדר מלון?
Eelectron MicroFL מתאים במיוחד בזכות הגוף הקטן, חמשת הערוצים והלוגיקה המלונאית. הבחירה הסופית תלויה בגודל החדר ובמיקום הדלת, המיטה וחדר הרחצה.
איזה גלאי מתאים לתאורת חוץ?
ABB Busch-Watchdog 220 MasterLINE KNX הוא גלאי קווי ייעודי לחוץ, עם IP55, זווית 220 מעלות וטווח של עד 16 מטר.
האם גלאי KNX מתאים ל-BMS?
כן. ניתן להעביר אירועי נוכחות וערכי חיישנים למערכת BMS באמצעות KNX ובמידת הצורך בקר פרוטוקולים מתאים.
