i-feel · בית חכם ובקרת מבנה · מפרט תשתית לבנייני מגורים

אינטרקום בניין — ‏Akuvox MEGA CITY 70

הנחיות תשתית ליזמים, לקבלנים וליועצי חשמל · שיווק, תכנון והתקנה: i-feel

למי המדריך מתאים? ליזמי בנייה, יועצי חשמל, מנהלי תכנון וקבלני ביצוע בפרויקטים של בנייה רוויה ובניינים רבי־דירות.

1מה זה MEGA CITY 70?

פאנל כניסה ראשי לבנייני מגורים ומשרדים מתוצרת Akuvox, משווק ומותקן בישראל על ידי i-feel. זהו אינטרקום IP עם מסך מגע 7 אינץ' שמחליף את לוח הלחצנים הישן של הבניין: הדיירים נכנסים בזיהוי פנים, בתג קרבה או בקוד; אורחים מחייגים לדירה מתוך ספר דיירים על המסך; ושליחים מקבלים קוד QR חד־פעמי. כל דירה עונה מהנייד (אפליקציה) או ממסך פנימי — כולל וידאו, ותיעוד מלא בענן של כל כניסה.

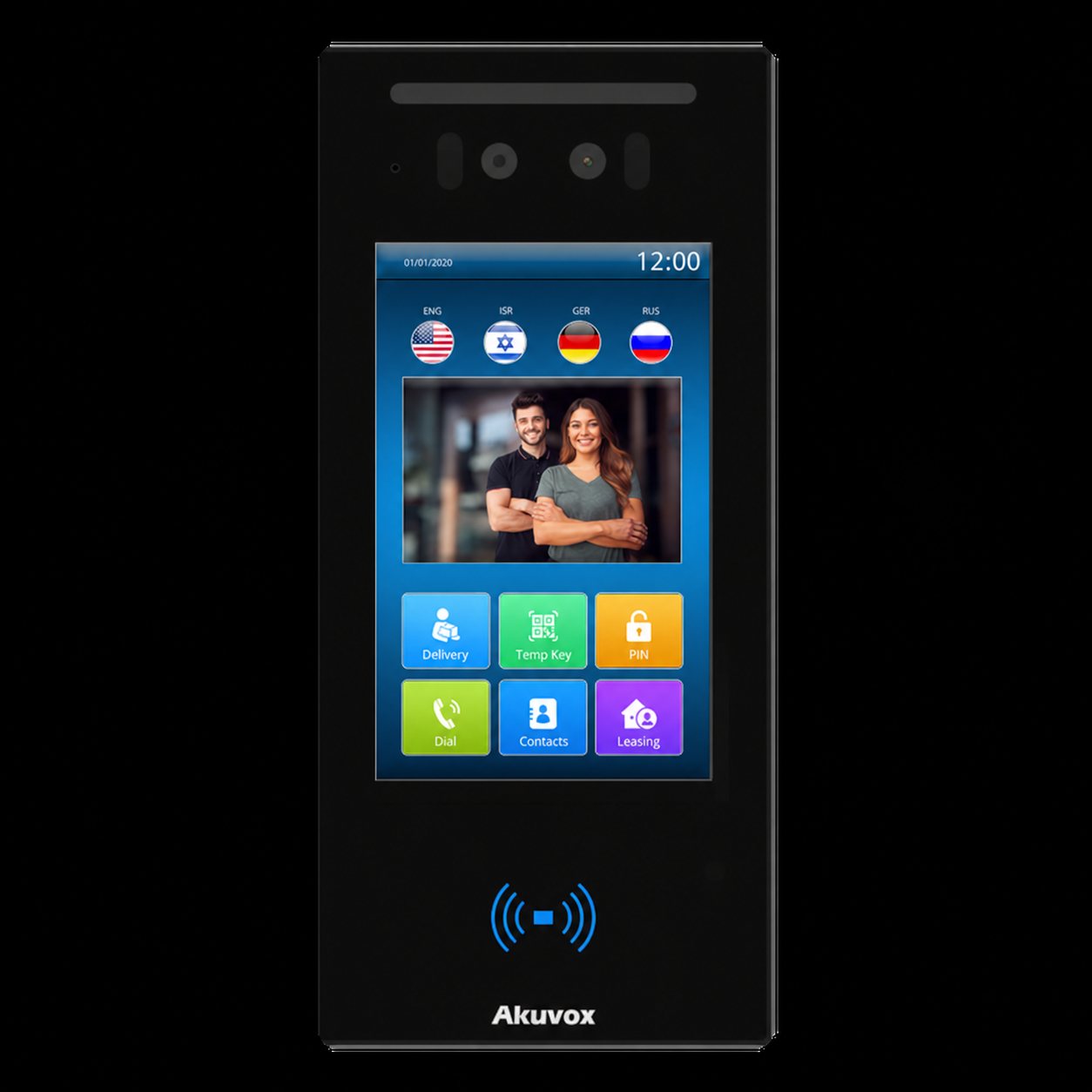

פאנל Akuvox MEGA CITY 70 — מסך מגע 7 אינץ' עם ספר דיירים וממשק רב-לשוני — תמונות המוצר והממשק. הממשק רב־לשוני (עברית, אנגלית, רוסית ועוד) — מתאים לכל אוכלוסיית דיירים.

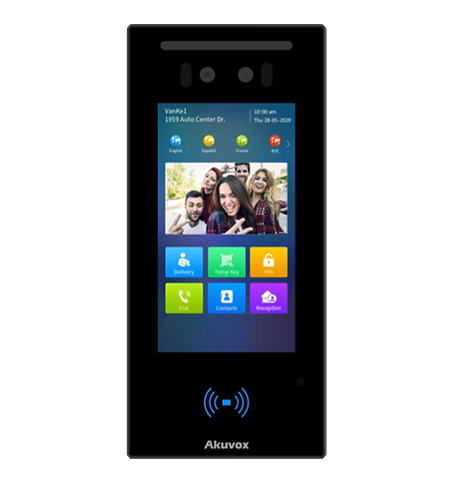

פאנל Akuvox MEGA CITY 70 — מצלמה כפולה לזיהוי פנים וקורא קרבה — תמונות המוצר והממשק. הממשק רב־לשוני (עברית, אנגלית, רוסית ועוד) — מתאים לכל אוכלוסיית דיירים.

20,000

משתמשי זיהוי פנים

99%+

דיוק זיהוי

0.2 שנ'

מהירות זיהוי

20,000

תגי קרבה

נתונים עיקריים:

מסך מגע 7 אינץ' ברזולוציית 1280×720 — ספר דיירים, חיוג לדירות וממשק רב־לשוני.
זיהוי פנים עם אלגוריתם נגד זיופים (תמונה מודפסת/מסך לא יפתחו את הדלת).
פתיחה גם בתג קרבה, קוד אישי, קוד QR חד־פעמי (שליחויות/אורחים) ו-Bluetooth.
מצלמת 2MP לשיחות וידאו ותיעוד כל מבקר.
תקשורת IP מלאה — כל דירה עונה מאפליקציה בנייד או ממסך פנימי.
הזנה: PoE (דרך כבל הרשת — מומלץ) או 12VDC; ממסר N.O/N.C לפתיחת הדלת.
ניהול דיירים מרוכז בענן — הוספה/הסרה של דייר בלחיצה, בלי טכנאי בשטח.

גרסאות:

גרסה	מק"ט	הערות
MEGA CITY 70L	51663	ממשק לינוקס — הגרסה הסטנדרטית לבניינים
MEGA CITY 70A	—	ממשק אנדרואיד — למיזמים הדורשים התאמות תוכנה

2למה יזמים בוחרים בפתרון הזה?

חיסכון בתשתית

אין יותר צמות כבלים אנלוגיות מכל דירה ללובי. כל המערכת רצה על תשתית הרשת של הבניין — כבל CAT6 אחד לפאנל, ועמוד תקשורת אחד לכל הבניין. דירה יכולה לעבוד עם אפליקציה בלבד — אפס חיווט לדירה.

ערך שיווקי לפרויקט

כניסה בזיהוי פנים ומסך 7 אינץ' בלובי הם מפרט שנמכר: "בניין חכם" אמיתי שמורגש כבר בדלת הכניסה. ניהול הדיירים בענן חוסך לוועד הבית טכנאי בכל החלפת דייר.

3ארכיטקטורת המערכת בבניין

המערכת בנויה סביב חדר/ארון התקשורת של הבניין: הפאנל בכניסה מתחבר אליו בכבל CAT6, וממנו עולה עמוד תקשורת לקומות. כל דירה מקבלת נקודת רשת למסך פנימי — או עובדת באפליקציה בלבד, ללא כל חיווט. אפשר לחבר כמה פאנלים לאותה מערכת: כניסה ראשית, כניסה אחורית ושער חניון.

איור 1: ארכיטקטורת המערכת — פאנל בכניסה, חדר תקשורת, עמוד תקשורת לקומות, ודירות עם מסך או אפליקציה.

4תשתית הכניסה — שני צינורות

בכל כניסה שבה מותקן פאנל, חייבים להגיע לנקודת ההתקנה שני צינורות נפרדים:

צינור 1 — תקשורת IP

צינור מהפאנל אל חדר/ארון התקשורת של הבניין. בתוכו מושחל כבל רשת CAT6. דרך כבל זה הפאנל גם מתקשר וגם מקבל הזנת חשמל (PoE) — חיבור אחד לתקשורת ולמתח.

צינור 2 — פתיחת דלת

צינור עם זוג גידים מהפאנל אל המנעול החשמלי (או המגנט) של דלת הלובי. דרכו הפאנל מפעיל את הפתיחה. ללא הצינור הזה — אין פתיחת דלת, גם לא בזיהוי פנים.

שנאי למנעול החשמלי — לא לשכוח! המנעול/המגנט אינו ניזון מהפאנל — הוא צריך שנאי ייעודי (בדרך כלל 12V, בהתאם לסוג המנעול). את השנאי ממקמים בחדר התקשורת או בנקודת חשמל סמוכה לכניסה — להחליט בשלב התכנון ולהכין נקודת הזנה בהתאם.

כפתור יציאה — חובה בבניין: בצד הפנימי של דלת הלובי מתקינים כפתור יציאה עם זוג גידים למנעול, כך שכל דייר ואורח יוצא בלחיצה — בלי תג, קוד או אפליקציה. בדלתות עם מגנט זו גם דרישת בטיחות ליציאה חופשית.

איור 2: תשתית הכניסה — צינור תקשורת לחדר התקשורת, זוג גידים למנעול, כפתור יציאה ושנאי.

קופסת התקנה: את הפאנל מתקינים שקוע בקיר הכניסה (או על הטיח בקופסה ייעודית). שרטוט הפתח המדויק לחציבה/חיפוי יימסר על ידי i-feel בשלב הביצוע — לא לחצוב לפני קבלת השרטוט. גובה התקנה מומלץ לזיהוי פנים: 145–155 ס״מ מפני הריצוף.

5הכנות ברמת הדירה

דירה עם מסך פנימי: נקודת רשת (CAT6 מעמוד התקשורת) בקיר הסלון/מבואה, בגובה כ־130 ס״מ. המסך ניזון PoE — אין צורך בשקע חשמל צמוד.
דירה באפליקציה בלבד: אין שום הכנה בדירה. הדייר מוריד אפליקציה ועונה מהנייד — כולל וידאו ופתיחת דלת מרחוק.
חובה לכל הבניין: קו אינטרנט פעיל בחדר התקשורת — בלעדיו אין אפליקציה ואין ניהול ענן.

6סיכום ליועץ החשמל — צ'ק־ליסט תכנון

#	הכנה	מאיפה → לאן	הערות
1	צינור תקשורת (קוטר 20 מ״מ)	נקודת הפאנל בכל כניסה → חדר התקשורת	כבל CAT6; צינור נפרד לכל פאנל (כניסה ראשית / אחורית / חניון)
2	צינור למנעול	נקודת הפאנל → מנעול/מגנט דלת הלובי	זוג גידים (פיקוד פתיחה)
3	הזנה לשנאי המנעול	נקודת 230V בחדר התקשורת או ליד הכניסה	שנאי בהתאם לסוג המנעול (בד״כ 12V)
4	כפתור יציאה (חובה)	הצד הפנימי של דלת הלובי → המנעול	זוג גידים; בדלת עם מגנט — דרישת בטיחות
5	עמוד תקשורת	חדר התקשורת → כל הקומות	CAT6 לכל דירה שבחרה מסך פנימי (נקודה בגובה ~130 ס״מ)
6	קופסת התקנה לפאנל	קיר הכניסה, גובה 145–155 ס״מ	שרטוט פתח מדויק — מ-i-feel לפני חציבה/חיפוי
7	קו אינטרנט	ספק תקשורת → חדר התקשורת	נדרש לאפליקציה ולניהול הענן; לתאם אספקה לפני אכלוס

כלל אצבע ליזם: את כל הצנרת מטמיעים בתכנית החשמל בשלב התכנון — התוספת בשלב הבנייה זניחה, ותיקון אחרי חיפוי ואכלוס יקר פי כמה. להשאיר חוט משיכה בכל צינור.
