הכירו מפסקי KNX מסוג מסך TC4 ו-TC5, קופסאות השקעה TAV להתקנה בקו אפס, לחצני KNX ומתאמי PBI. נסו דוגמאות אמיתיות לפי חדר ובנו על המסך את הפעולות שתרצו לקבל.
מבחר מפסקי KNX של Siemens, ABB, Schneider, Lithoss ו־Meljac — במקום אחד עם i-feel.
לייעוץ ולבחירת מפסקי KNXהבחירה אינה רק לפי מספר לחצנים. צריך להבין האם נדרשת תצוגה משתנה, שליטה במיזוג, פעולה מהירה בחושך, עמידות באזור חוץ או התאמה לעיצוב הקיר.

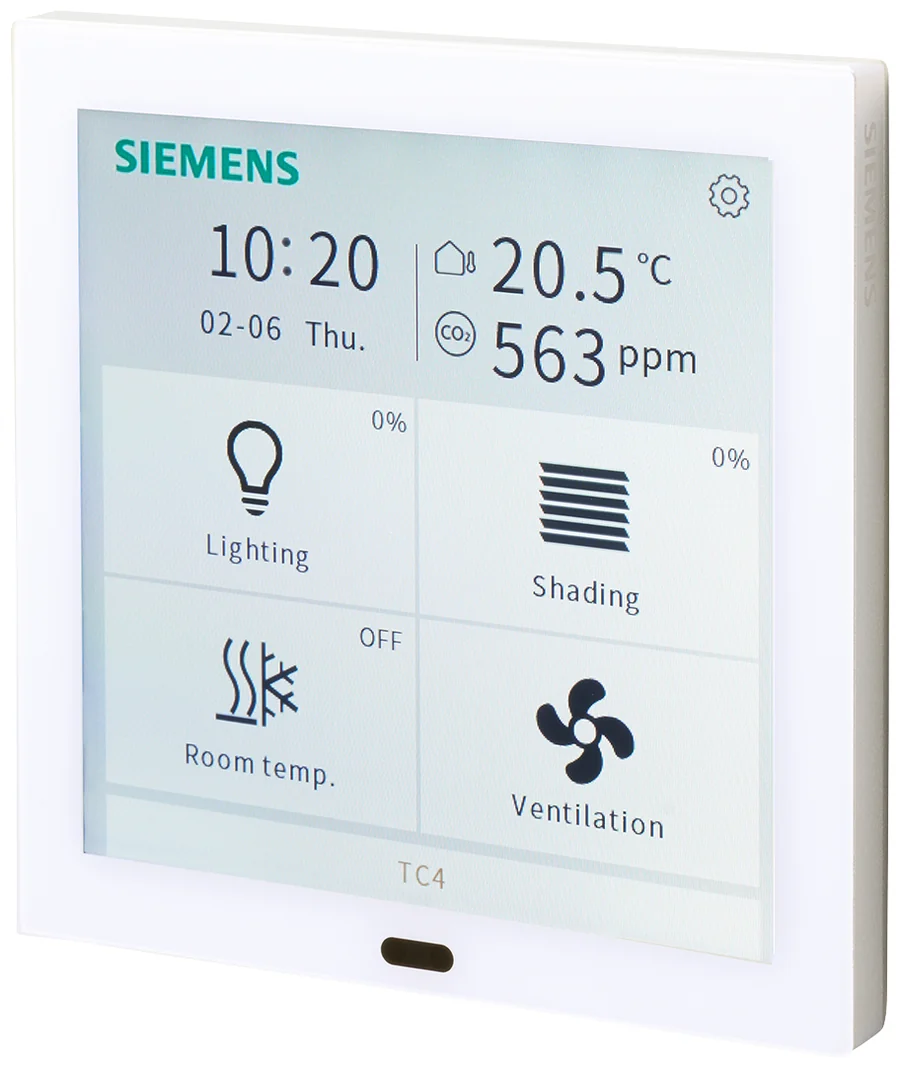

מידות החזית: 86 × 86 mm מה הוא מבצע? מרכז תאורה, תריסים, תרחישים, טמפרטורה, אוורור ומידע מהמערכת בדפי תצוגה שנקבעים בתכנון ETS.

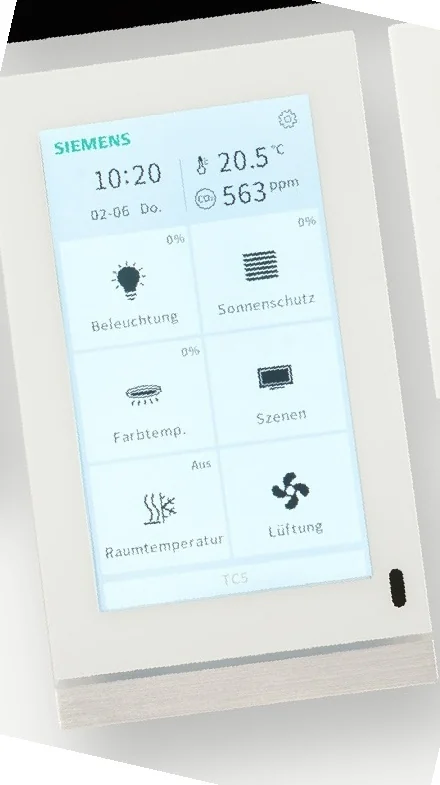

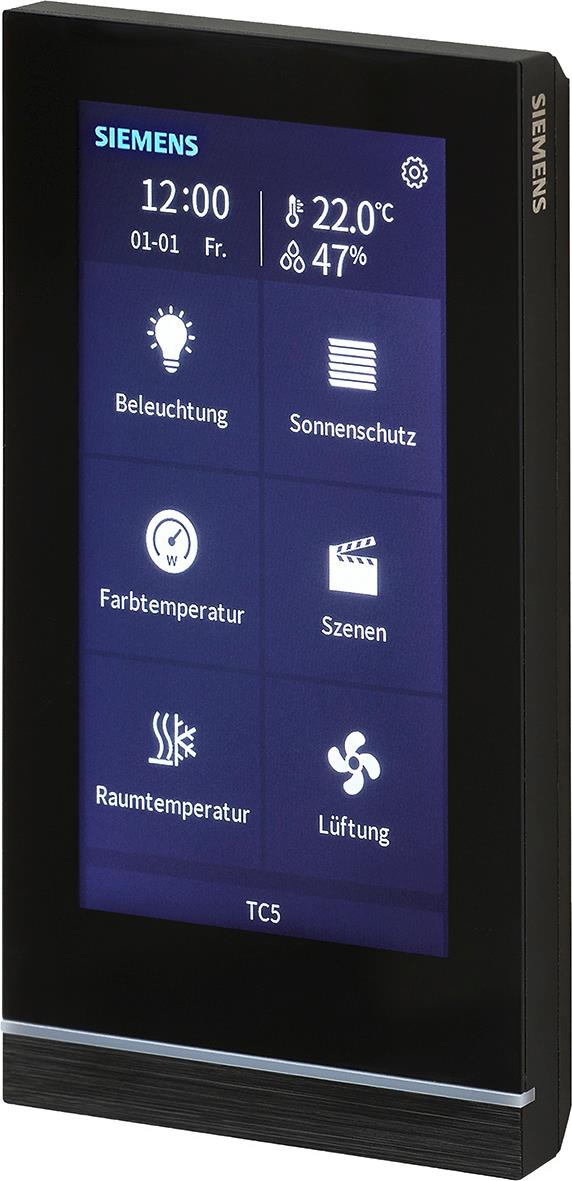

מידות החזית: 86 × 148.8 mm מה הוא מבצע? אותן משפחות שליטה של TC4, עם שטח תצוגה גדול יותר ועד 15 דפי פונקציה המוגדרים ב-ETS, בהתקנה אנכית או אופקית.
מה הוא מבצע? פעולות קבועות ונגישות כמו תאורה, דימר, תריס, תרחיש וטמפרטורה - בלי להיכנס לדפי מסך.

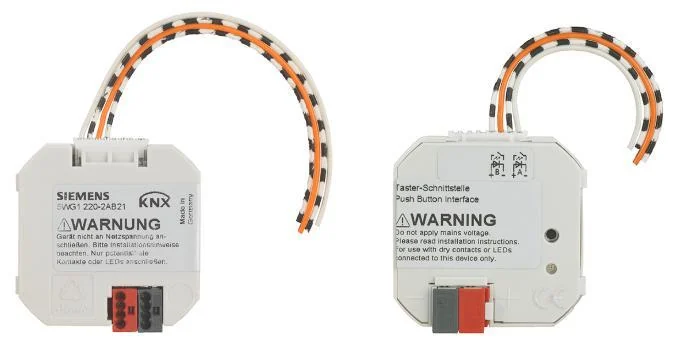

מה הוא מבצע? PBI הוא מתאם KNX פנימי שמותקן מאחורי מפסק קפיצי ומחבר את הלחיצות לקו KNX. קיימת גרסת 2 ערוצים וגרסת 4 ערוצים.
במקום שמסגרת המסך תבלוט מהקיר, קופסת השקעה ייעודית מאפשרת להכין מראש שקע מדויק ולהביא את חזית ה‑TC4 או ה‑TC5 לקו אחיד עם הגמר. התוצאה נקייה, רציפה ואסתטית במיוחד בחללים שבהם כל פרט על הקיר מתוכנן.

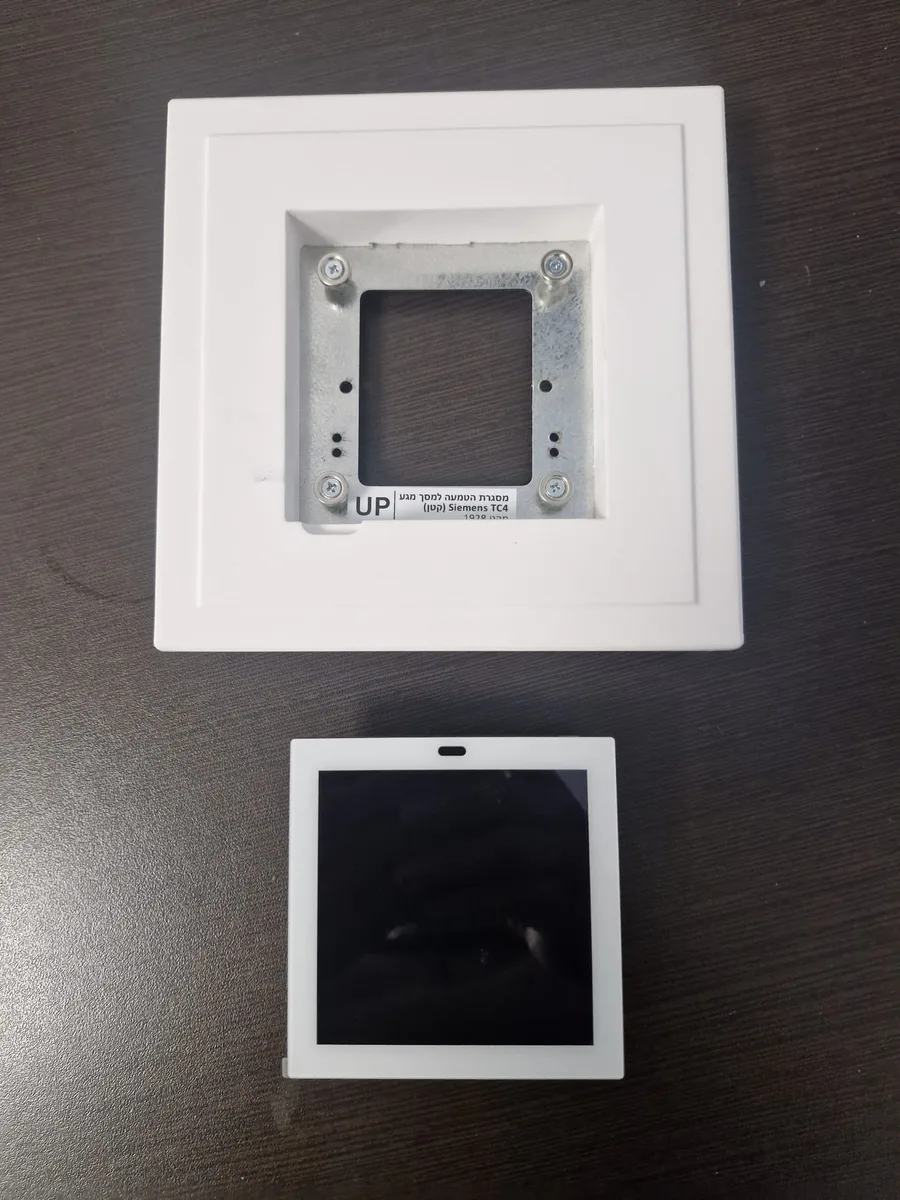

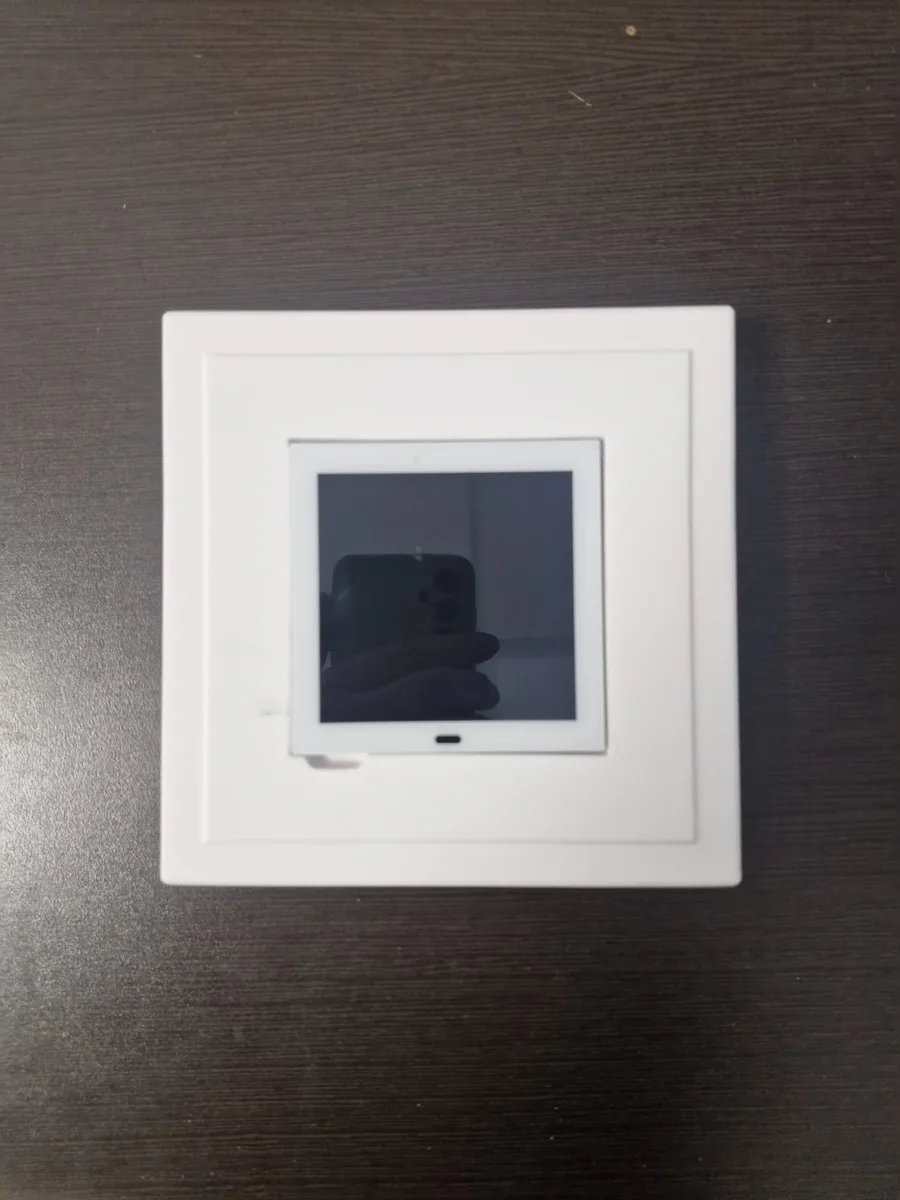

מותאמת לתכנון מסך TC4 בקו אפס עם הקיר. יש לסמן את המק״ט בתוכניות ולסגור מראש את העומק, המיקום וגמר הקיר.

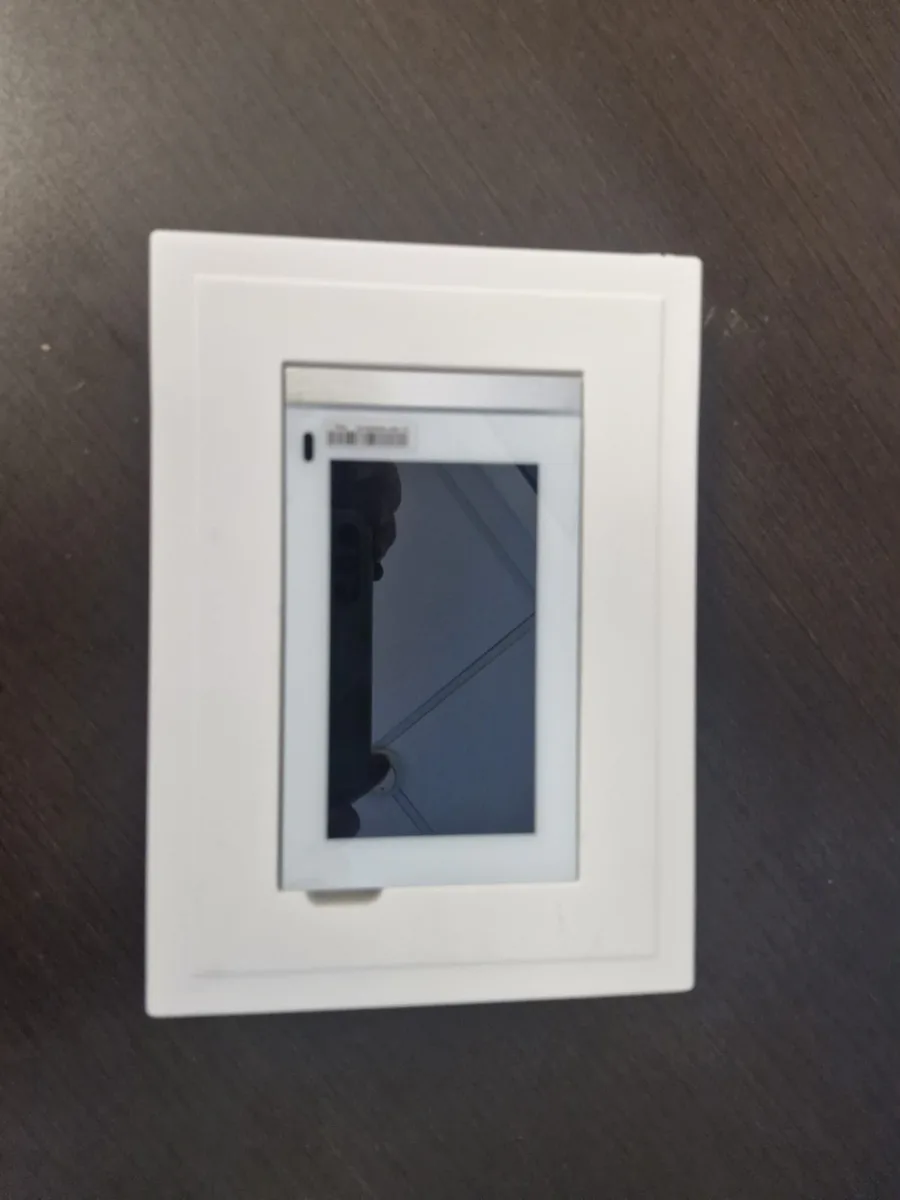

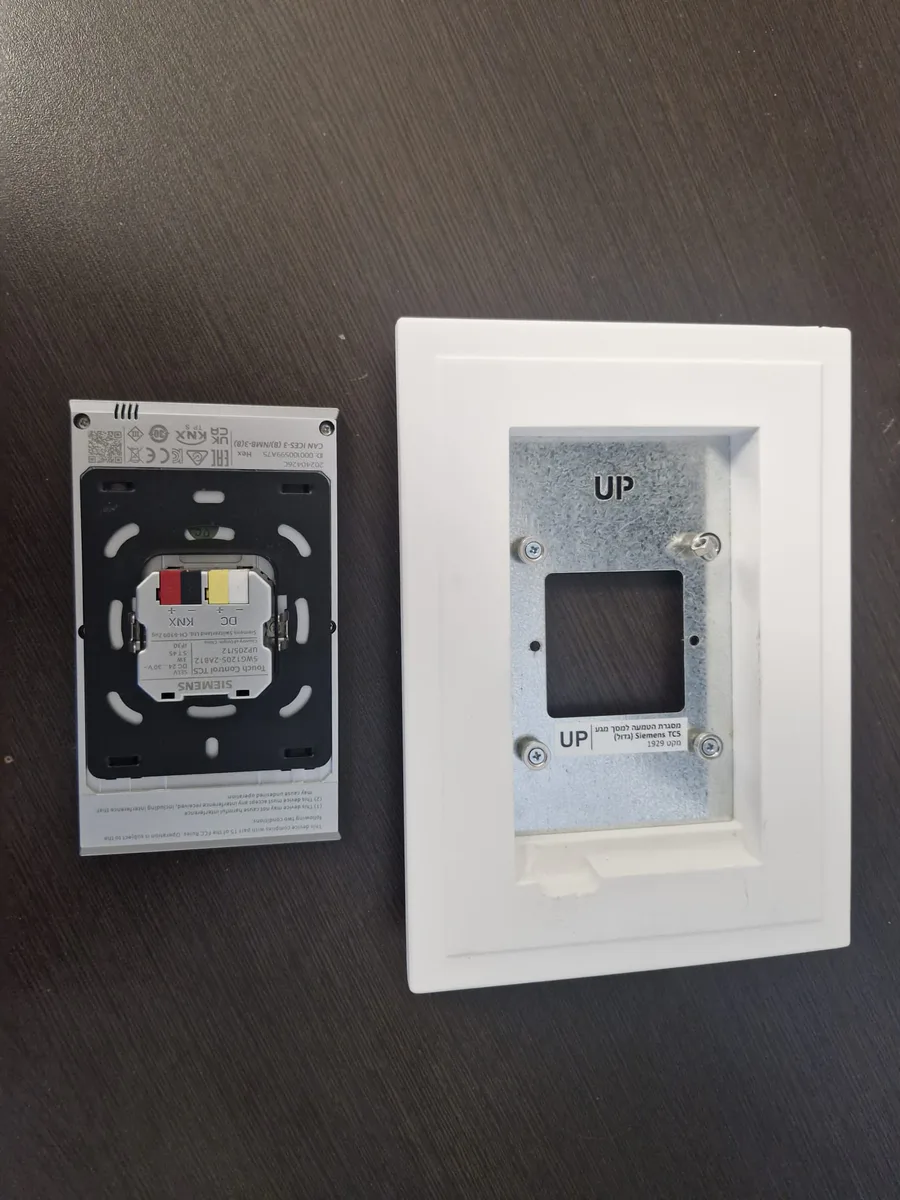

מותאמת לתכנון מסך TC5 בקו אפס עם הקיר. במסך הגדול חשוב במיוחד לתאם מראש גם את כיוון ההתקנה ואת מיקום הכבילה.
TC4 או TC5, מיקום וכיוון התקנה.
החשמלאי וצוות הטיח או הגבס מתאמים את קופסת ה‑TAV לפני סגירת הקיר.
לאחר הגמר מתקינים את המסך כך שהחזית משתלבת במישור הקיר.
המוצר המדויק נבחר רק אחרי שסוגרים את מספר הפעולות, הגמר והקופסה. כאן אפשר להבין מראש מה אופי השימוש של כל משפחה ולפתוח את חומר היצרן.

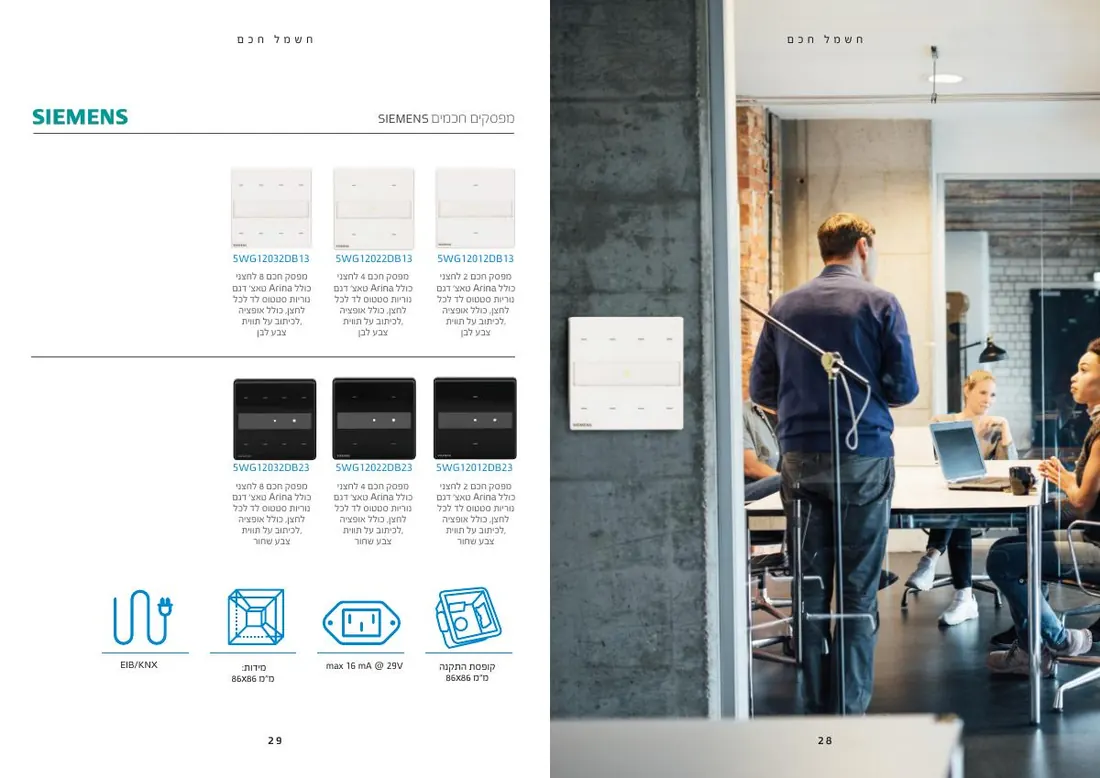

מה מקבלים: לחצני מגע בגרסאות שונות לפי הדגם, נוריות מצב ואפשרות לסימון — בלי לעבור בין דפי מסך.
כדאי כאשר: יש מעט פעולות יומיומיות ורוצים שימוש ישיר בחדר, במסדרון או ליד המיטה.
בודקים לפני הזמנה: מספר לחצנים, דגם, אייקונים, צבע וקופסת התקנה.
לצפייה בדגמים בקטלוג ←

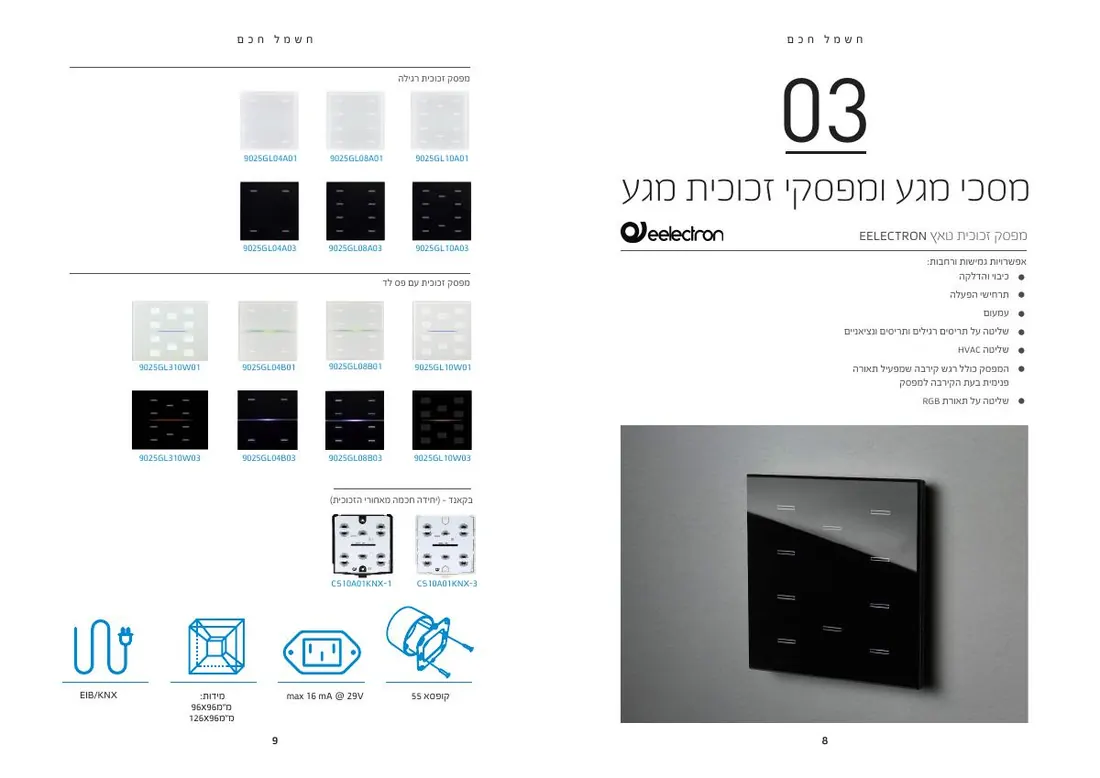

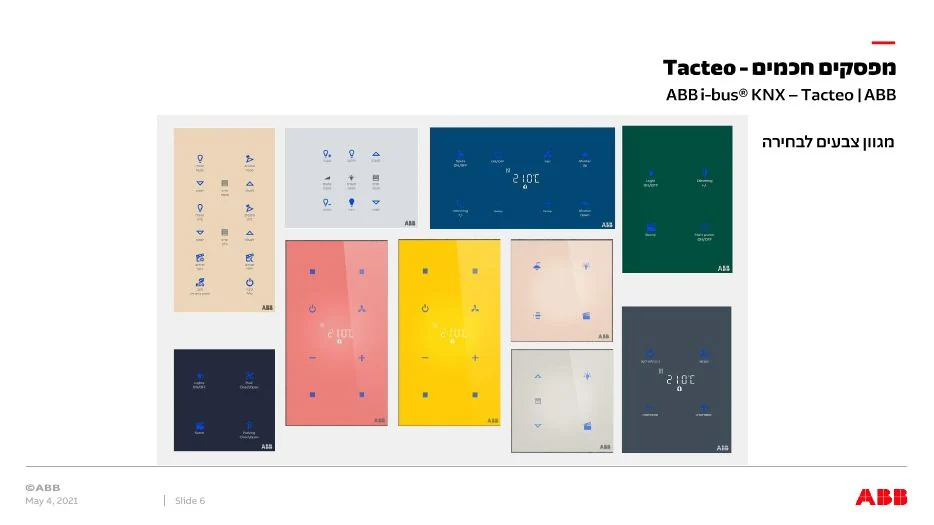

מה מקבלים: חזית מגע מזכוכית ופריסת לחצנים לפי הדגם, לפעולות כמו תאורה, עמעום, תריסים ותרחישים.
כדאי כאשר: רוצים מפסק עיצובי עם פעולות גלויות, בלי ממשק של מסך מלא.
בודקים לפני הזמנה: מק״ט, מספר ערוצים, סימון, צבע, חיווי ותאימות לקופסה.
לפתיחת עמוד Eelectron ←

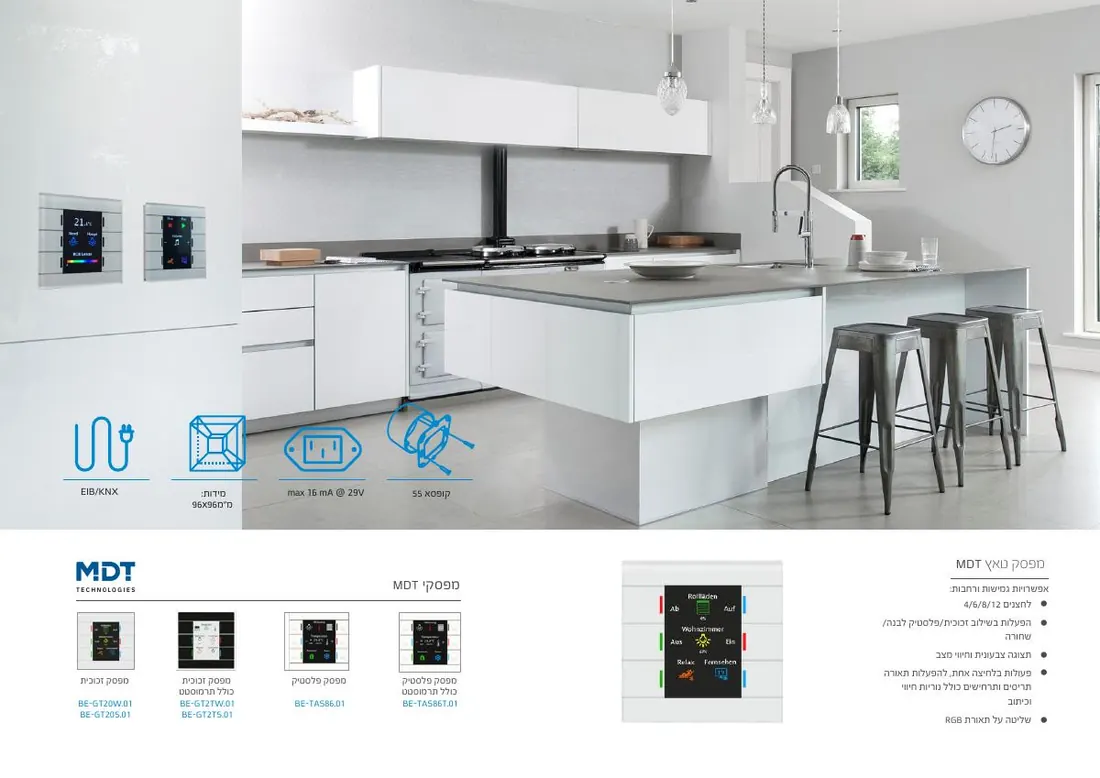

מה מקבלים: משפחות לחצני זכוכית או פלסטיק במגוון פריסות; בחלק מהדגמים יש חיווי צבעוני, טקסט או חיישן טמפרטורה.
כדאי כאשר: צריך חלופת KNX גמישה לפעולות קבועות או לתצוגת סטטוס בחדר.
בודקים לפני הזמנה: סדרה מדויקת, מספר אזורי מגע, סימון, חיישנים וקופסה.
לפתיחת עמוד MDT ←

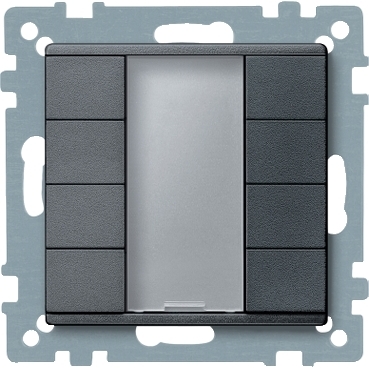

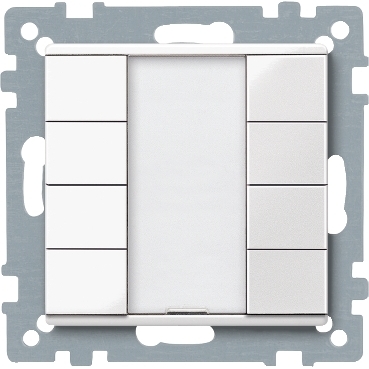

מה מקבלים: לחצנים פיזיים עם אזור סימון מרכזי. כל לחצן מקבל תפקיד בתכנות KNX — למשל תאורה, עמעום, תריס, סצנה או פקודה מרכזית.
MTN617119אנתרציט MTN627514MTN617219אנתרציט MTN627614MTN617419אנתרציט MTN627814כדאי כאשר: רוצים הפעלה קבועה, ברורה ומהירה — בלי מסכים ובלי דפדוף. בוחרים 2, 4 או 8 לחצנים לפי מספר הפעולות בנקודה.
בודקים לפני הזמנה: מספר הפעולות, צבע, מסגרת תואמת מסדרת System M, נוסח/סמלים לסימון ותפקידי הלחצנים ב‑ETS.
מה מקבלים: חיישן KNX עם לחצנים הניתנים להחלפה. ניתן לתכנת פעולות כמו תאורה, עמעום, תריסים ותרחישים; בחלק מהדגמים יש חיישן טמפרטורה, חיישן קרבה ותצוגת מידע.
מידות החזית (רוחב × גובה): דגמי 2/4 ו־3/6 לחצנים: 86 × 86 מ״מ (8.6 × 8.6 ס״מ). דגם 5/10 לחצנים: 85.7 × 143.55 מ״מ (8.57 × 14.36 ס״מ).
משפחות דגם: 2/4 לחצנים — PEB/U2.0.1; 3/6 לחצנים — PEB/U3.0.1; 5/10 לחצנים — PEB/U5.0.1. סיומת המק״ט משתנה לפי צבע וגימור.
התאמה למקום עד 10 × 10 ס״מ: דגמי 2/4 ו־3/6 מתאימים למגבלת המידה. דגם 5/10 צר מ־10 ס״מ, אך גבוה מ־10 ס״מ.
לפני הזמנה: יש לאמת דגם, מספר לחצנים, מסגרת, צבע, סימון וקופסת התקנה מול התוכנית והחשמלאי.
לצפייה בדוגמאות PEONIA ובגימורים ↓כאן אפשר להשוות את צורת המפסק, מספר הלחצנים והגימור. אלה תמונות מוצר מקוריות מתוך קטלוג ABB; דוגמאות השימוש מתארות אפשרויות לתכנון ותכנות, ולא הגדרה קבועה של המפסק.
PEB/U2.0.1
רוחב × גובה: 86 × 86 מ״מ
לנקודה עם מעט פעולות: למשל תאורה ותריס, או הפעלה וכיבוי של תרחיש. תפקידי הלחצנים נקבעים בתכנות.
מתאים למגבלת חזית של 10 × 10 ס״מ.
PEB/U3.0.1
רוחב × גובה: 86 × 86 מ״מ
שלוש שורות לחצנים, למשל לתאורה, הצללה ותרחישים באזור אחד. אפשר לבחור תפקיד לכל צד בהתאם לתכנון.
מתאים למגבלת חזית של 10 × 10 ס״מ.
PEB/U5.0.1
רוחב × גובה: כ־86 × 144 מ״מ
חמש שורות לחצנים לנקודת שליטה עם יותר פעולות. כדאי כאשר יש מקום לגובה נוסף בקיר.
חורג מגובה 10 ס״מ.
PEBR/U2.0.1
רוחב × גובה: 86 × 86 מ״מ
משלב תצוגת טמפרטורה ובקר חדר עם לחצני KNX. החיבור למערכת המיזוג נבדק לפי הציוד, ממשק הבקרה והתכנות.
מתאים למגבלת חזית של 10 × 10 ס״מ.

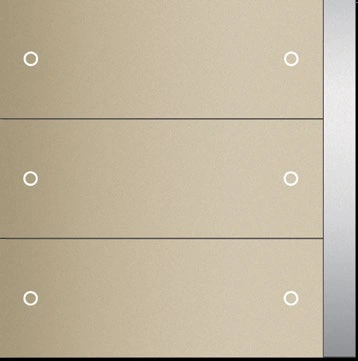

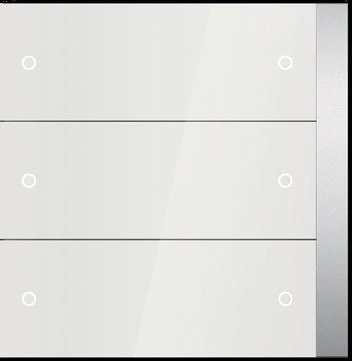

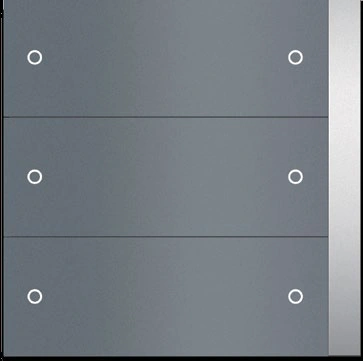

בדוגמאות הבאות מוצגת חזית 3/6 לחצנים. השחור המט מופיע למעלה; בקטלוג מוצגים גם לבן מט וכסף מט.
מקור התמונות והנתונים: ABB i-bus KNX sensor PEONIA, עמודים 14–19 בקטלוג. צבע במסך אינו תחליף לדוגמת גימור. המידות הן מידות חזית; התאמת הקופסה, הדגם, יכולות המיזוג וזמינות הציוד נבדקות לפני הזמנה. דגמי PEB ו־PEBR אינם זהים ביכולות או במידות.
איך המפסק ייראה על הקיר? התחילו בתמונות, ובחרו איתנו את מספר הפעולות, הגימור והחיבור למערכת הבית החכם.
מפסקים בעיצוב בלגי: לחצנים נקיים, ידיות בולטות ומגוון טקסטורות. כך אפשר להתרשם מהחזית לפני שבוחרים דגם וגימור.
לחצנים שטוחים בקווים נקיים. אפשר לבדוק סימון או חריטה כדי להבהיר מה מפעיל כל לחצן.
לפרטי הסדרה באתר היצרן ↗

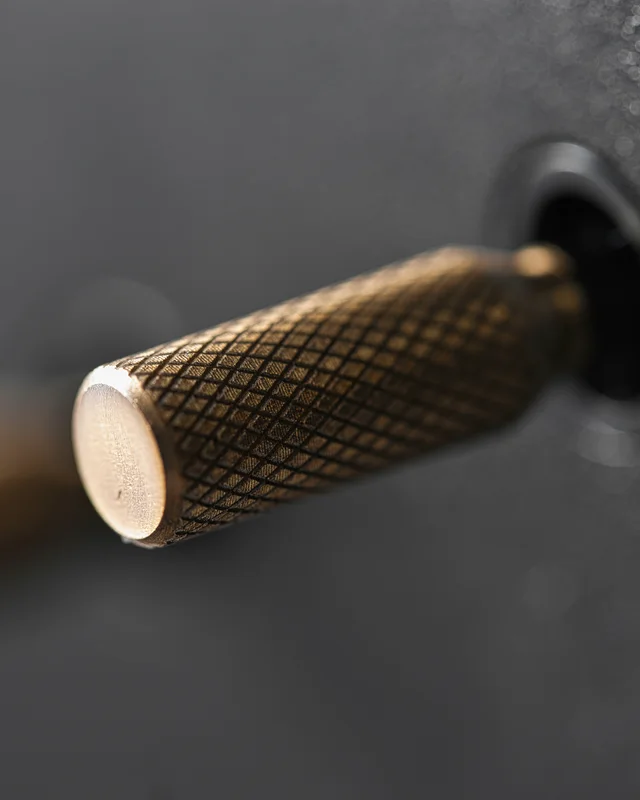

ידית בולטת ומרקם מתכתי, למי שמעדיף מגע פיזי מובחן ושפה עיצובית של מפסק מכני.
לפרטי הסדרה באתר היצרן ↗

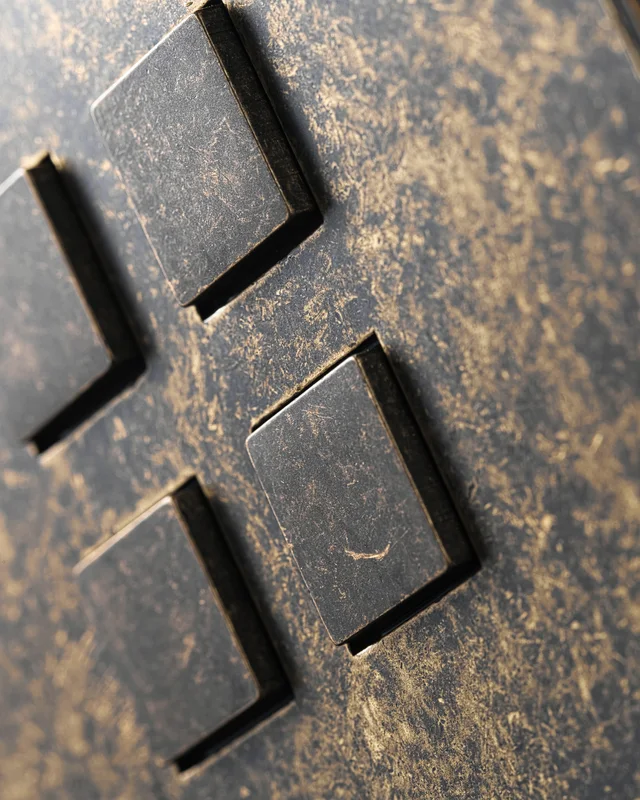

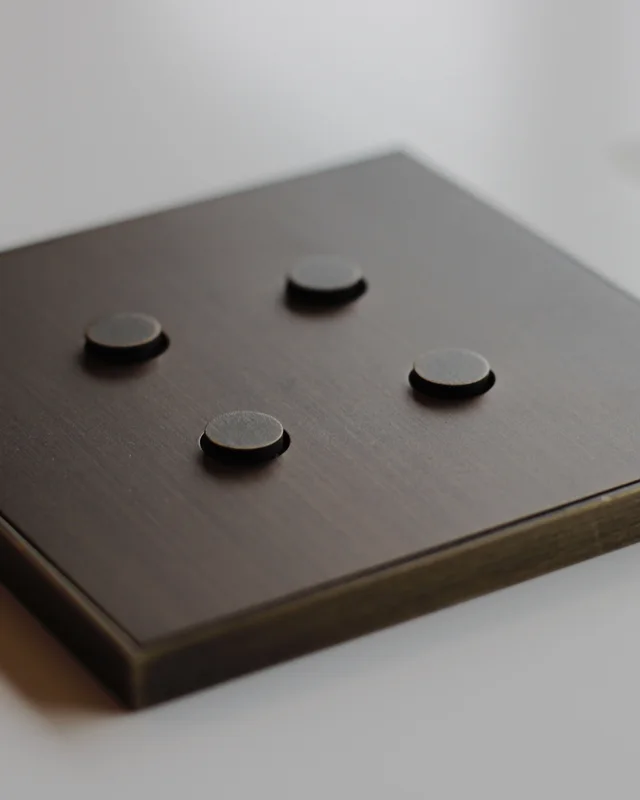

דוגמת ארבעה לחצנים בגימור Bronze Antique. אפשר לבחון חלוקת פעולות לצד הגוון והמרקם.
לפרטי הסדרה באתר היצרן ↗תמונות: Lithoss, מתוך אתר היצרן הרשמי. התמונות להמחשת הסדרות; הגימור וההרכב הסופיים נבחרים לפי דגם והזמנה.
מפסקים בעיצוב צרפתי, עם חזיתות פליז או זכוכית וסגנונות שונים של ידיות ולחצנים. הנה שלוש סדרות להיכרות ראשונית.

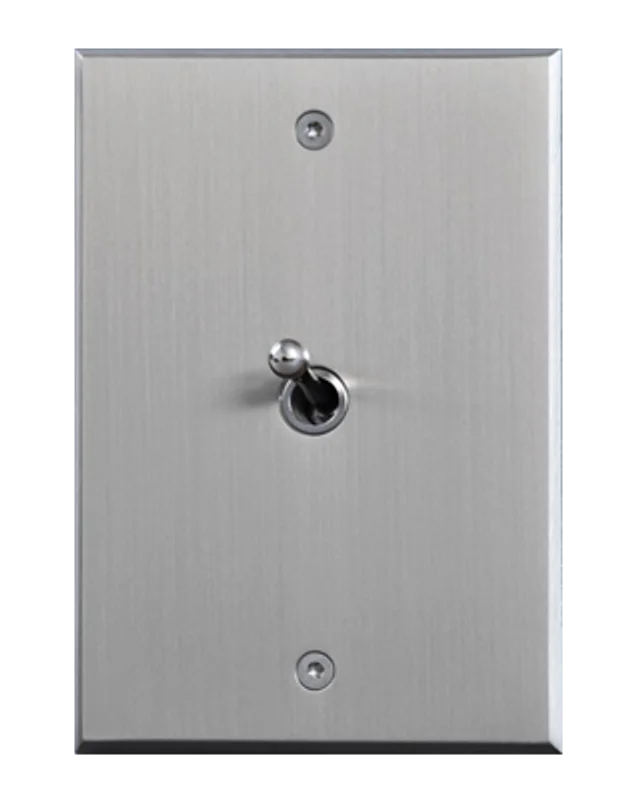

חזית פליז עם ידיות בסגנון קלאסי. הסדרה כוללת תצורות שונות ואפשרות לסימון לפי ההזמנה.
לפרטי הסדרה באתר היצרן ↗

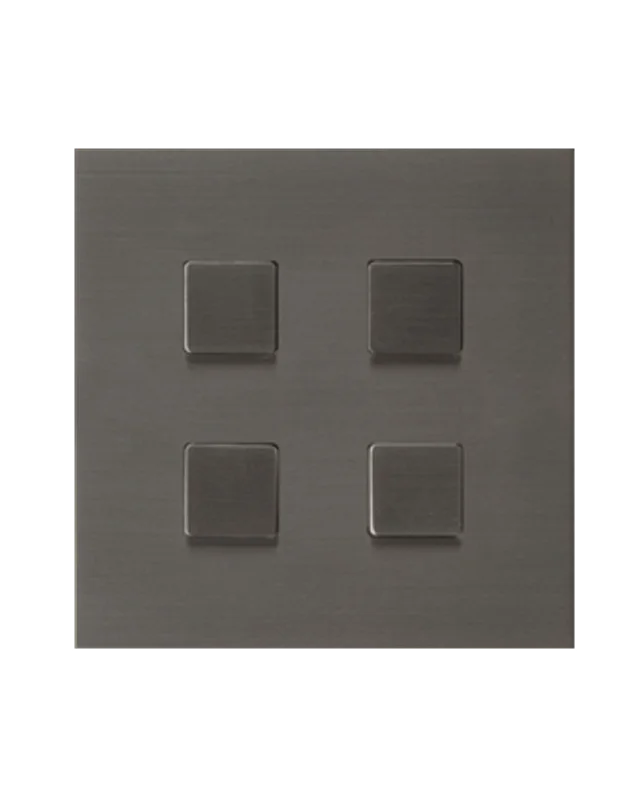

לחצנים מרובעים בחזית פליז, בגמרים ובפריסות שונות. מתאים למי שמחפש חזית מתכתית עם פעולות ברורות.
לפרטי הסדרה באתר היצרן ↗

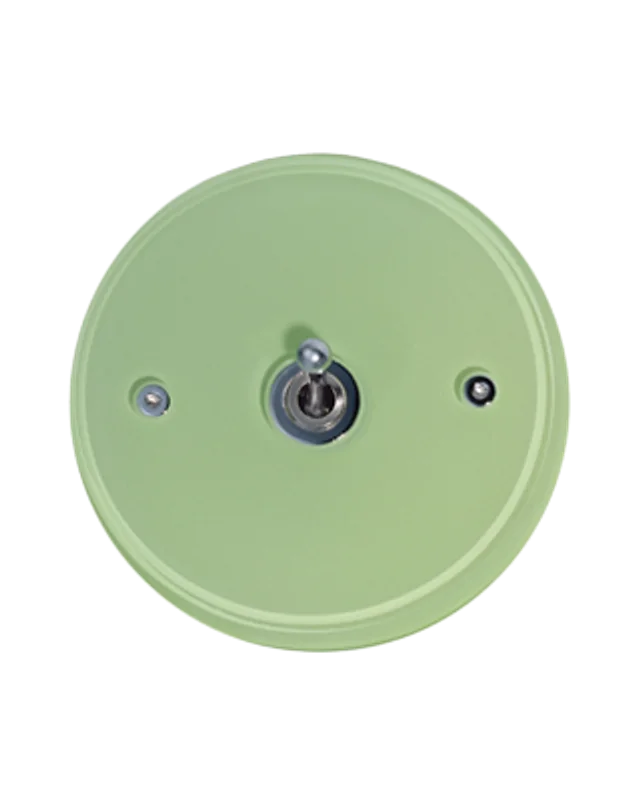

חזית זכוכית מחוסמת עם צבע וידיות בולטות. אפשר לשלב את בחירת הגוון בתכנון החדר.
לפרטי הסדרה באתר היצרן ↗תמונות: MELJAC, מתוך אתר היצרן הרשמי. התמונות להמחשת הסדרות; הגימור וההרכב הסופיים נבחרים לפי דגם והזמנה.
לא כל מפסק מעוצב הוא מפסק KNX מובנה. לפי הדגם נבדוק חיבור KNX ישיר או שילוב לחצן מתאים דרך ממשק כניסות. לפני הזמנה מאמתים מנגנון חשמלי, מספר פעולות, קופסה, עומק התקנה והתאמה לתאורה, לתריסים ולתרחישים. אין להסיק תאימות מהתמונה בלבד.
בואו נדבר על המפסקים בבית שלכם ←שמות המשפחות כאן אינם מק״ט להזמנה. אחרי בניית התוכן בוחרים דגם מדויק ומאמתים קופסה, הזנה, צבע, סימון ויכולות ETS.
בחרו חדר ודוגמה מוכנה, הוסיפו או הסירו פעולות וראו איזה מוצר מומלץ, איך התוכן מסודר ומה כדאי לשנות.
בחרו פעולות כדי לקבל המלצה.
כל קובץ נפתח בחלון חדש, כדי שתוכלו להשוות ולחזור לכלי בלי לאבד את הבחירה.
בחרו נקודת התחלה. אפשר לחזור, לערוך, להוסיף ולשכפל חדרים בכל שלב. הטיוטה נשמרת רק בדפדפן הזה.
מיקומים, פעולות ומשפחות מוצרים לפי החדרים שהוגדרו.
כמויות ומידע מרוכז להעברה לאדריכל, לחשמלאי ולאיש המיזוג.
| קומה | חדר | מיקום | פעולות | מערכות | המלצה | קו אפס | הערות |
|---|
נושאים שכדאי לפתור לפני הזמנה או סגירת קירות.
התוצאה כבר שלכם. אם תרצו, שלחו עכשיו את הסיכום לבדיקה מקצועית. דבר לא יישלח ללא הסכמה מפורשת.
תשובות קצרות בשפה פשוטה. ההמלצה בתוך הכלי תהיה מותאמת לחדרים שלכם.
TC4 הוא מפסק KNX מסוג מסך בגודל 4 אינץ׳ ובמידות 86×86 מ״מ. TC5 הוא מפסק KNX מסוג מסך בגודל 5 אינץ׳ ובמידות 86×148.8 מ״מ, ולכן הוא גבוה יותר ומציג יותר מידע ופעולות. ההתאמה הסופית תלויה בכמות הפעולות, במערכות ובתכנון.
בדרך כלל מתחילים בנקודה בכניסה. בחדר שינה מוסיפים נקודה ליד המיטה, ובחדר הורים נהוג לשקול נקודה בכל צד של המיטה ובאזורים צמודים. הכלי מתאים את ההצעה למבנה החדר.
כן, בכפוף לסוג המזגן, לממשק התקשורת ולתכנון KNX. במערכת VRF נדרש בדרך כלל מתאם תקשורת מתאים ותיאום עם איש המיזוג.
בחלק מהמערכות כן, בכפוף לתאימות, לבקרת הטמפרטורה ולמתאם התקשורת. אין לוותר על תרמוסטט לפני אימות מול מתכנן KNX ואיש המיזוג.
כדי לשלוט במערכת VRF ממפסק KNX מסוג מסך נדרש מתאם תקשורת בין KNX למערכת המיזוג. CoolMaster KNX הוא אחת האפשרויות שנבדקות, אך סוג המתאם והתאימות נקבעים מראש יחד עם איש המיזוג.
עם מתאם מתאים ניתן לשלב הפעלה ובקרת טמפרטורה. ללא מתאם ניתן לתכנן נקודות קיצון להפעלה וכיבוי, בעוד שינוי הטמפרטורה נשאר ביחידת החימום.
תאורה, דימר, מזגן, דוד או תרחיש נספרים בדרך כלל כפעולה אחת. תריס, וילון או צלון כלוא נספרים כשתי פעולות - פתיחה וסגירה.
בהקשר האדריכלי, קו אפס פירושו שחזית המפסק יושבת במישור הקיר למראה שטוח ונקי; אין הכוונה למוליך האפס החשמלי. יש לתכנן את ההשקעה לפני השלמת הקיר ולתאם קופסה, עומק וחומר גמר.
למסך Siemens TC4 משתמשים בקופסת ההשקעה של I Feel במק״ט TAV TC4, ולמסך Siemens TC5 בקופסה במק״ט TAV TC5. הבחירה נעשית לפי דגם המסך, ויש לתאם את ההשקעה עם החשמלאי וצוות הגמר לפני סגירת הקיר.
כן. מתקין KNX מורשה יכול לשנות תפקידי לחצנים ותרחישים, בכפוף ליכולות הדגם ולתשתית. במסך דינמי הגמישות גבוהה במיוחד.
ליד המיטה מומלצים בדרך כלל לחצנים פשוטים ועמידים עם מעט פעולות ותרחישים ברורים. מסך בכניסה נשקל כאשר נדרשת שליטת מיזוג או ריבוי מערכות.
אין להשתמש שם במפסק KNX מסוג מסך שמיועד לפנים. מתקינים מתאם Siemens PBI מאחורי מפסק קפיצי מוגן מים שאותו מספק החשמלאי, לאחר תיאום הקופסה וההתקנה.
PBI הוא מתאם KNX פנימי שמותקן מאחורי מפסק קפיצי. כאשר מתקינים את הנקודה בחוץ, יש להוסיף מפסק קפיצי מוגן מים. ה-PBI עצמו אינו מפסק מוגן מים, ואין להסיק ממנו דרגת IP.
המפסק הקפיצי המוגן מים מסופק על ידי החשמלאי. יש לתאם מראש קופסה, עומק, כבילה ומקום למתאם PBI.
לא. התוצאה היא אפיון ראשוני בלבד. ההתאמה הסופית נקבעת לאחר בדיקת תוכניות ותיאום עם I Feel, החשמלאי, איש המיזוג והאדריכל.
