דימרים לבית חכם KNX — איך בוחרים בין טריאק, 0–10V ו־DALI-2

רוצים ספוטים בסלון, גוף תלוי מעל האוכל ופסי לד בנגרות? המראה יכול להתאים בדיוק לתכנון, ובכל זאת העמעום עלול להבהב, לקפוץ או להיעצר באור חזק מדי. כדי למנוע זאת, מגדירים את הבקרה לפני שמזמינים את כל הגופים. המדריך משלים את ההסבר שלנו על בקרת תאורה DALI במבנה ומחבר אותו לבחירת ציוד בפועל.

בתמונות: ציוד בקרת תאורה של Siemens. את גופי התאורה והדרייברים בוחרים בהתאמה לבקר; התמונות אינן גופי תאורה.

מה הקשר בין KNX, דימר ודרייבר

KNX היא מערכת התקשורת של הבית או המבנה: לחצן, חיישן או תרחיש שולחים פקודה. הבקר מתרגם אותה לפעולה, והדרייבר מספק לנורות הלד את ההזנה המתאימה. דימר פאזה משנה את צורת מתח ההזנה; ממשק אנלוגי מעביר אות בקרה; שער KNX/DALI מעביר פקודות דיגיטליות. לכן גוף שמסומן רק LED אינו בהכרח ניתן לעמעום, וגם הכיתוב Dimmable אינו מספיק בלי ציון השיטה.

טריאק ועמעום פאזה — למי זה מתאים

בעמעום פאזה חותכים חלק מכל מחזור של מתח הרשת. בשוק מכנים את המשפחה לעיתים קרובות „טריאק”, אבל חשוב להבדיל: Leading Edge חותך בתחילת חצי המחזור ומזוהה עם TRIAC; Trailing Edge חותך בסופו ובדרך כלל משתמש ברכיבי מיתוג אחרים. דימר אוניברסלי עשוי לתמוך בשתי השיטות. הבחירה ביניהן נקבעת לפי הדרייבר והוראות היצרנים, ולא לפי השם המסחרי בלבד.

למי מתאים? לשיפוץ שבו מבקשים לשמר חיווט מתאים, למספר מעגלי תאורה מוגדרים, ולנורות או גופים שהיצרן אישר לעמעום פאזה. זה יכול להתאים לסלון, לחדר שינה ולגוף דקורטיבי, אם בדיקת השילוב נותנת טווח עמעום רצוי. כשכמה גופים מחוברים לאותו ערוץ הם מתעמעמים יחד.

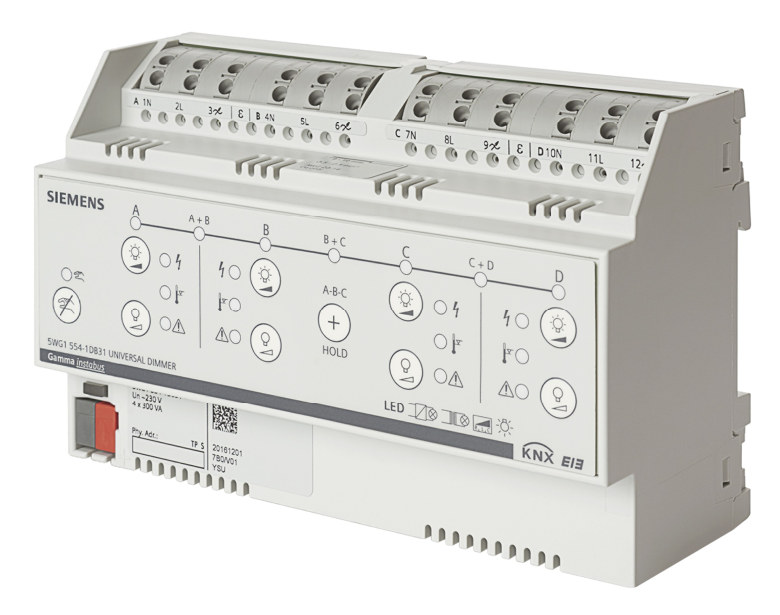

באתר מופיע Siemens N 554D31 — דימר KNX אוניברסלי בארבעה ערוצים, מק״ט 5WG1554-1DB31. Siemens מציינת עד 300VA לערוץ ואפשרות לאיגוד ערוצים לפי הוראותיה, עד 1000VA. אין לתרגם את נתון ה־VA אוטומטית לאותו מספר ואטים של LED. בודקים את טבלת העומסים, זרמי ההתנעה, החום ומספר הדרייברים. זהו דימר אוניברסלי לעמעום פאזה; הכינוי „טריאק” לבדו אינו מתאר את כל פעולתו. מפרט Siemens.

0–10V ו־1–10V — שליטה פשוטה בקבוצת גופים

בשיטות אלו מוליכי הבקרה מעבירים אות אנלוגי אל הדרייבר, בנוסף להזנת החשמל. ככלל, אות גבוה יותר מבקש אור חזק יותר. הן מתאימות למעגלים קבועים של גופים תואמים, למשל בחלל עבודה או אזור טכני, כאשר אין צורך בכתובת ובאבחון לכל גוף.

0–10V ו־1–10V אינם שמות נרדפים. יש לבדוק אם הבקר מספק זרם או קולט זרם — Source או Sink — ואת דרישת הדרייבר. ב־1–10V טיפוסי הדרייבר מספק את זרם הבקרה; ערך המינימום אינו מכבה את ההזנה ונדרש מיתוג מתאים לכיבוי מלא. ב־0–10V התנהגות הכיבוי תלויה בדרייבר: אין להניח שכל מוצר יכבה ב־0V. בודקים גם קוטביות, זרם בקרה מצטבר, אורך כבל ובידוד. הסבר ABB לממשק 1–10V.

דוגמה מתועדת של Siemens למערכות קיימות היא N 526/02, בקר מיתוג ועמעום בעל שלושה ערוצי 1–10V ומגעי מיתוג. זהו דגם ותיק המובא להבנת הממשק; יש לאמת זמינות, חלופה והתאמה לפני הזמנה. אין לחבר דרייבר 0–10V לבקר זה על סמך דמיון המספרים בלבד.

DALI ו־DALI-2 — כשנדרשים גמישות וניהול תאורה

DALI הוא פרוטוקול דיגיטלי ייעודי לתאורה. במקום שאות אחד ישלוט תמיד בכל הקבוצה, אפשר לנהל כתובות, קבוצות וסצנות. ניתן לקבל מידע על תקלות לפי יכולות הציוד. קו DALI תומך בעד 64 כתובות של ציוד הפעלה, אך מגבלות הבקר והמערכת קובעות את התכנון בפועל. לא כל בקר DALI עובד בכתובות: בקר Broadcast שולח פקודה משותפת לכל הציוד המחובר אליו. יכולות DALI לפי DALI Alliance.

למי מתאים? לבית חדש או וילה שבהם רוצים גמישות בחלוקת התאורה, ולמשרדים, מלונות ומבני ציבור שבהם חשובים תרחישים, תחזוקה ושינויים עתידיים. הוא דורש דרייברים תואמים, תכנון קו בקרה והגדרה. גם בפרויקט קטן אפשר לבחור בו אם היתרונות נדרשים; הגודל אינו תנאי יחיד. תרחישים וחיישנים אפשר לשלב גם בערוצי KNX אנלוגיים או בעמעום פאזה — היתרון המיוחד של DALI הוא שכבת התקשורת עם ציוד התאורה.

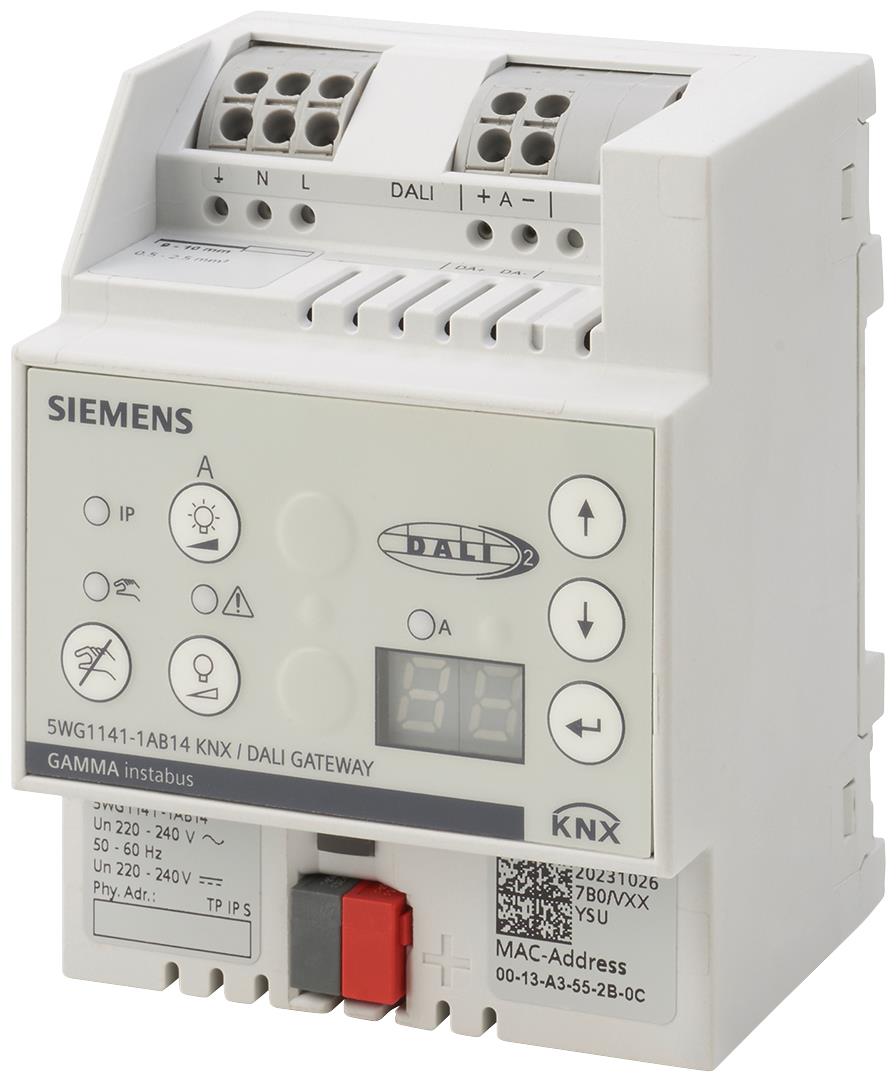

סימנס מציעה ציוד מוסמך DALI-2. לדוגמה, השערים N 141/14, מק״ט 5WG1141-1AB14, ו־N 141/32, מק״ט 5WG1141-1AB32, מתועדים כבקרי DALI-2 Multi-Master לקו אחד ולשני קווים בהתאמה, עם הסמכה לפי IEC 62386-101 ו־103. הם תומכים גם בציוד DT8 מתאים לשליטה בגוון לבן או בצבע. יש לבחור את תצורת הצבע הנתמכת בשני הצדדים. מפרט רשמי לדגמים.

DALI-2 היא תוכנית הסמכה המבוססת על מפרטי בדיקה ותקני IEC 62386, ומשפרת את התאימות בין יצרנים. ההסמכה היא למוצר ולגרסה, לא לכל המותג. לפני רכישה בודקים את הדגם במאגר המוצרים. ההסמכה אינה מבטיחה שכל גוף ירד לאותה עוצמה מינימלית או יספק כל יכולת צבע. הסבר ההסמכה הרשמי.

השוואה מהירה לפני שמחליטים

איזה ציוד Siemens מחבר בין KNX לתאורה

את המפרטים והשרטוטים הזמינים אפשר למצוא במרכז מוצרי Siemens KNX של איי פיל. בקר מיתוג רגיל מדליק ומכבה; הוא אינו מחליף דימר או שער תקשורת מתאים.

פסי לד, גוון אור ותאורת חירום

לפסי לד במתח קבוע, כגון 12 או 24 וולט, קיימים בקרי KNX שמעמעמים באמצעות PWM — מיתוג מהיר של יציאת הלד. יש להתאים מתח, זרם, מספר ערוצים וספק כוח. פס לבן, פס לבן מתכוונן ופס RGBW דורשים תצורות שונות. דרייבר בזרם קבוע אינו תחליף לספק במתח קבוע. מדריך ABB מבחין בין דימרי פאזה לבקרי LED במתח נמוך.

מה בודקים לפני רכישת גופי התאורה

בקשו מהספק מק״ט של הגוף ושל הדרייבר, ולא רק צילום או הספק. הגדירו באיזו שיטה שולטים בו, מהו מינימום האור הנדרש בחדר, האם צריך שינוי גוון, ואילו גופים צריכים לפעול יחד. בסלון חשוב במיוחד לבדוק אור חלש ונעים; בחלל עבודה חשובים גם פיזור אור ואחידות.

• טווח ואיכות העמעום: האם האור יורד ברציפות, נדלק ישירות בעוצמה נמוכה ונכבה לגמרי? האם יש הבהוב, זמזום או הבדל בין גופים?
• הדרייבר והעומס: סוג ממשק, זרם התנעה, מספר גופים בערוץ, מגבלות חום והנחיות הפחתת עומס. לא מסתפקים בסכום הוואטים.
• איכות הגוף: גוון אור, מסירת צבע, סנוור, פיזור אלומה, תנאי הסביבה ונגישות להחלפת הדרייבר — בנוסף לעיצוב.
• תשתית ושירות: חיווט מתאים, מקום בלוח, תיעוד ההגדרות, זמינות חלקי חילוף ואישור שלא יוחלף דרייבר ללא בדיקה מחדש.

ומה עם DMX, DSI ועמעום בלחצן

אלו אפשרויות נוספות שכדאי להכיר כאשר פוגשים מפרט מיוחד. DMX512 יכול להשתלב ב־KNX באמצעות שער ייעודי לשליטה בתאורה ובצבע; דוגמה מתועדת מופיעה במאגר KNX. בדרייברים מסוימים קיימים גם DSI או כניסת לחצן כגון switchDIM; Tridonic מתעדת תמיכה בממשקים אלו בדגם ייעודי. אין להניח שהם שקולים ל־DALI או שניתן לחברם ישירות לכל בקר KNX. בוחרים בהם כשהציוד ודרישות הפרויקט מצדיקים זאת.

ספוט, גוף תלוי או פס לד — מה לבקש בחנות

ספוט עם נורה מתחלפת: בקשו נורה שהוגדרה במפורש לעמעום פאזה ותואמת לדימר. גוף תלוי או ספוט עם LED מובנה: בקשו את דגם הדרייבר ואת ממשק העמעום; העיצוב החיצוני אינו קובע. תאורה נסתרת בפס לד: בדקו מתח, הספק לאורך הפס, מספר ערוצים וספק מתאים. גופים ליניאריים או פאנלים: אם כולם פועלים יחד ניתן לבדוק ממשק אנלוגי; אם רוצים גמישות בכתובות ובחלוקה בדקו DALI. אלו כיווני תכנון, והבחירה הסופית תלויה בדגם ובתשתית.

מי מתקין? את חיבורי החשמל מבצע חשמלאי בעל רישיון מתאים, ואת הגדרות KNX ו־DALI מבצע איש מקצוע המכיר את המערכת. על המתכנן לתאם בין ספק הגופים, יצרן הלוח והמתכנת. לא בוחרים שיטת חיווט מתוך תמונה או שאלון בלבד.

מעבדת איי פיל בודקת את השילוב לפני ההתקנה

באיי פיל יש לנו מעבדה לבדיקת התאימות של גופי תאורה, דרייברים ודימרים לבקרי Siemens השונים. אנו בודקים את השילוב מפני שהמידע המסופק אינו תמיד מדויק או מלא, והכיתוב „ניתן לעמעום” אינו מתאר בהכרח את ההתנהגות בפועל.

לבדיקת התאמה כדאי להביא דוגמה של הגוף עם הדרייבר המדויק שיסופק בפרויקט. מגדירים מראש מה רוצים לאמת: ירידה לעוצמה נמוכה, הדלקה חוזרת, הבהוב או רעש, תגובה לתרחישים והתנהגות בהרכב הגופים המתוכנן. תוצאה מתייחסת לדגם, לגרסה ולהרכב שנבדקו; החלפת דרייבר מחייבת בחינה מחדש. בדיקת ההתאמה אינה תחליף להסמכת מוצר רשמית.

תשובות קצרות לשאלות נפוצות

האם כל נורת LED מתאימה לדימר?

לא. נדרשת נורה או דרייבר שמוגדרים לעמעום בשיטה של הבקר, ובדיקת התאמה של השילוב.

האם DALI-2 מבטיח עמעום עד אפס?

לא. ההסמכה עוסקת בתאימות ובתפקודי תקשורת. עוצמת האור המינימלית ואיכות המעבר תלויות בדרייבר ובגוף; כיבוי ועמעום רציף עד עוצמה נמוכה מאוד אינם אותו דבר.

האם חייבים לבחור שיטה אחת לכל הבית?

לא. אפשר לשלב ערוצי פאזה, ממשקים אנלוגיים, DALI ובקרי פסי לד תחת KNX, בהתאם לתכנון ולציוד.

שלוש שאלות שיעזרו לכם לבחור מה לרכוש

השאלון נותן כיוון לתכנון. בחירת המק״ט נעשית לאחר בדיקת מפרט ותאימות.

איזו עזרה אפשר לקבל מאיי פיל

אפשר לפנות אלינו לפני רכישה כדי לבחון התאמה בין גוף התאורה, הדרייבר ובקר Siemens, או כשיש בעיית עמעום במערכת קיימת. לבדיקת מערכת קיימת צרפו צילום ברור של תוויות הגוף והדרייבר, דגם הבקר, מספר הגופים במעגל ותיאור קצר של התקלה. אם אפשר, צרפו סרטון שמראה מתי הבעיה מופיעה.

לתיאום בדיקת מעבדה, פנו לפני הבאת הדוגמה כדי להגדיר את מטרת הבדיקה ואת היקף השירות. בדיקת התאימות אינה הבטחה שכל שילוב יתאים; מטרתה לעזור לקבל החלטת רכישה או תיקון על בסיס הציוד בפועל.

לפני הזמנת כל גופי התאורה, שלחו לנו את רשימת הדגמים והדרייברים. פנו לאיי פיל לבדיקת התאמה או התקשרו 03-508-9553.
