i-feel · בית חכם ובקרת מבנה · מפרט תשתית לווילות ובתים פרטיים

אינטרקום זיהוי פנים — ‏Akuvox MEGA CITY 50

הנחיות לבעלי וילות ובתים פרטיים, לחשמלאי, לקבלן ולאנשי השערים · שיווק והתקנה: i-feel

למי המדריך מתאים? לבעלי וילות ובתים פרטיים שנמצאים לפני בנייה, שיפוץ או החלפת שער — ולבעלי המקצוע שמכינים עבורם את התשתית.

1מה זה MEGA CITY 50?

פאנל אינטרקום חיצוני מתקדם מתוצרת Akuvox, משווק ומותקן בישראל על ידי i-feel. בשונה מאינטרקום רגיל, ה-MEGA CITY 50 משלב זיהוי פנים: דיירים ומורשים נכנסים בלי מפתח, בלי תג ובלי קוד — פשוט מסתכלים על הפאנל והשער נפתח. בנוסף הוא כולל מסך מגע 5 אינץ' (מבוסס לינוקס), מצלמה, קודן על המסך וקורא קרבה — הכל ביחידה אחת, עם תיעוד מלא בענן: מי נכנס, מתי, ועם תמונה.

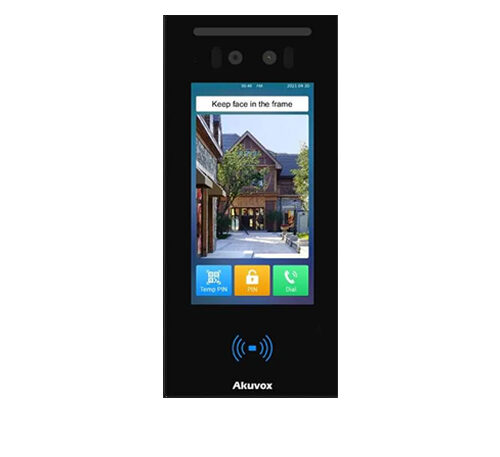

פאנל Akuvox MEGA CITY 50 — גרסת התקנה על הטיח, מסך מגע 5 אינץ' — תמונות המוצר הרשמיות. למעלה: מצלמה כפולה לזיהוי פנים; במרכז: מסך המגע עם כפתורי PIN וחיוג; למטה: אזור קורא הקרבה המואר.

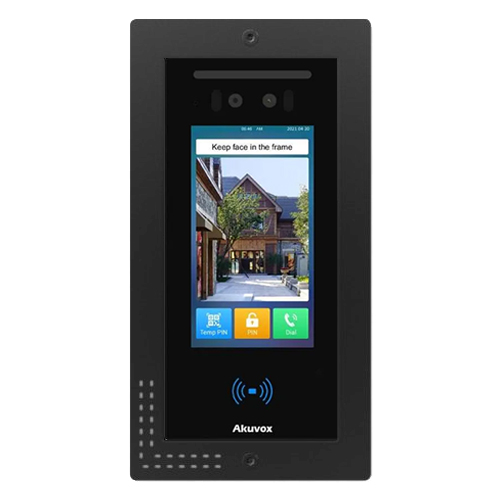

פאנל Akuvox MEGA CITY 50 — גרסה שקועה עם מסגרת — תמונות המוצר הרשמיות. למעלה: מצלמה כפולה לזיהוי פנים; במרכז: מסך המגע עם כפתורי PIN וחיוג; למטה: אזור קורא הקרבה המואר.

20,000

משתמשי זיהוי פנים

99%+

דיוק זיהוי

0.2 שנ'

מהירות זיהוי

20,000

תגי קרבה

נתונים עיקריים:

מסך מגע 5 אינץ' מבוסס לינוקס — קודן, חיוג לדירות/אנשי קשר וקוד אורח זמני על המסך.
זיהוי פנים מהיר ומדויק (מצלמה כפולה עם תאורת IR) — פתיחת שער ללא מגע.
מצלמת 2MP לשיחות וידאו ותיעוד מבקרים.
קורא קרבה 13.56MHz + תמיכה ב-NFC ו-Bluetooth.
תקשורת IP/SIP — מענה מהנייד (אפליקציה), ממסך פנימי או מהמחשב.
הזנה: PoE (דרך כבל הרשת — מומלץ) או 12VDC.
ממסר מובנה לפתיחת מנעול חשמלי / שער.
שתי גרסאות התקנה: על הטיח או שקועה עם מסגרת (ראו תמונות).

זיהוי: MEGA CITY 50 — מק"ט 51624. מידות הפאנל להתקנה על הטיח: כ־192×88 מ״מ. מידות ההתקנה השקועה — בשרטוט המידות באיור 2 להלן.

2איפה מתקינים? שער ברזל או קיר בטון

כמו ב-MEGA 250, את הפאנל אפשר להתקין על שער ברזל (בקופסת התקנה חיצונית על הפרופיל או העמוד) או שקוע בקיר בטון (עם מסגרת ההתקנה השקועה). חשוב: בגלל זיהוי הפנים, מומלץ להתקין את הפאנל בגובה 145–155 ס״מ מהרצפה ובמקום שאינו מסונוור משמש ישירה — כדי שהמצלמה תקלוט פנים בצורה מיטבית. כל הצנרת חייבת להגיע לנקודה לפני סגירת הקיר או חיפוי השער.

איור 1: שתי דרכי ההתקנה. גובה התקנה מומלץ לזיהוי פנים: 145–155 ס״מ מהרצפה.

לאנשי השערים — מידות ההתקנה השקועה: המסגרת החיצונית של הפאנל מכסה 230×120 מ״מ; הפתח שחוצבים/מכינים לקופסה השקועה הוא 223×110 מ״מ בעומק 40 מ״מ. שני חורי קיבוע — למעלה ולמטה.

איור 2: שרטוט מידות הקופסה השקועה — מסגרת חיצונית 230×120 מ״מ; קופסה שקועה 223×110 מ״מ; עומק 40 מ״מ.

3התשתית הנדרשת — שני צינורות

התשתית זהה לזו של כל אינטרקום IP של i-feel. מנקודת ההתקנה של הפאנל חייבים לצאת שני צינורות נפרדים:

צינור 1 — תקשורת IP

צינור מהפאנל אל ריכוז התקשורת (ארון התקשורת של הבית/הבניין). בתוכו מושחל כבל רשת CAT6. דרך כבל זה הפאנל גם מתקשר וגם מקבל הזנת חשמל (PoE) — חיבור אחד לתקשורת ולמתח.

צינור 2 — פתיחת מנעול

צינור עם זוג גידים מהפאנל אל המנעול החשמלי של השער. דרכו הפאנל מפעיל את פתיחת השער (יציאת ממסר). ללא הצינור הזה — אין פתיחת שער, גם לא בזיהוי פנים.

שנאי למנעול החשמלי — לא לשכוח! המנעול החשמלי אינו ניזון מהפאנל — הוא צריך שנאי ייעודי (בדרך כלל 12V, בהתאם לסוג המנעול). את השנאי אפשר למקם בארון התקשורת או בנקודת חשמל באזור השער — צריך להחליט מראש ולהכין שקע/נקודת הזנה בהתאם.

איור 3: תרשים התשתית המלא — צינור תקשורת לריכוז, זוג גידים למנעול, ושתי חלופות מיקום לשנאי.

4מומלץ: כפתור פתיחת שער מבפנים

זיהוי הפנים עובד על הנכנסים — אבל ליציאה מבפנים כדאי להוסיף כפתור יציאה בצד הפנימי של השער (או בכניסה לבית): לחיצה עליו פותחת את המנעול החשמלי, כך שאורחים, ילדים או אנשי מקצוע יוצאים דרך השער בלי אפליקציה, קוד או תג. מהכפתור מכינים צינור עם זוג גידים אל המנעול החשמלי.

איור 4: כפתור יציאה — זוג גידים ישירות למנעול, פתיחה מבפנים ללא תלות במערכת.

5סיכום לחשמלאי — צ'ק־ליסט הכנות

#	הכנה	מאיפה → לאן	מה מושחל
1	צינור תקשורת (קוטר 20 מ״מ מומלץ)	נקודת הפאנל בשער/בקיר → ארון התקשורת	כבל רשת CAT6 (הזנת PoE + תקשורת)
2	צינור למנעול	נקודת הפאנל → המנעול החשמלי בשער	זוג גידים (פיקוד פתיחה)
3	הזנה לשנאי המנעול	נקודת 230V בארון התקשורת או באזור השער	שנאי בהתאם לסוג המנעול (בד״כ 12V)
4	כפתור יציאה (מומלץ)	הצד הפנימי של השער / כניסת הבית → המנעול	זוג גידים
5	קופסת/מסגרת התקנה לפאנל	שער ברזל: קופסה חיצונית · קיר בטון: מסגרת שקועה	פתח לקופסה שקועה: 223×110 מ״מ, עומק 40 מ״מ; המסגרת מכסה 230×120 מ״מ (ראו איור 2). גובה מומלץ 145–155 ס״מ

כלל אצבע: כל הצנרת מוכנה לפני יציקות, ריצוף וחיפויים. להשאיר חוט משיכה בכל צינור, ולאטום קצוות פתוחים עד ההתקנה.
