i-feel · בית חכם ובקרת מבנה · מפרט תשתית לווילות ובתים פרטיים
אינטרקום IP — Akuvox MEGA 250
הנחיות לבעלי וילות ובתים פרטיים, לחשמלאי, לקבלן ולאנשי השערים · שיווק והתקנה: i-feel
1מה זה MEGA 250?
פאנל אינטרקום חיצוני מתוצרת Akuvox, משווק ומותקן בישראל על ידי i-feel. זהו אינטרקום IP/SIP עם וידאו — כלומר הוא מתחבר לרשת התקשורת של הבית ומאפשר מענה ופתיחת שער מהנייד (אפליקציה), ממסך פנימי או מהמחשב, כולל תיעוד: מי צלצל, מי פתח ומתי, עם תמונת המבקר.
- פאנל מתכת (אלומיניום) עמיד מזג אוויר — מתאים להתקנת חוץ בשער או בקיר.
- מצלמת HD 1080p רחבת־זווית (כ־110°–120°) עם תאורת IR לראיית לילה וחיישן תאורה מובנה.
- לוח מקשים מואר (פתיחה בקוד) + קורא קרבה (תג/כרטיס).
- שמע דו־כיווני על רשת ה-IP עם ביטול הד, תמיכה ב-SIP וב-ONVIF.
- הזנה: PoE (דרך כבל הרשת — מומלץ) או 12VDC.
- 2 ממסרים מובנים לפתיחת מנעול חשמלי / שער.
- מענה ופתיחה מאפליקציה בנייד, ממסך פנימי 7″ או מהמחשב.
- התקנה על הטיח (קופסה חיצונית) או שקועה בקיר.
| גרסה | מק"ט | הערות |
|---|---|---|
| MEGA 250 — גימור כסוף | 51633 | הפאנל הסטנדרטי, IP/SIP |
| MEGA 250 — גימור שחור | 51620 | זהה טכנית, גימור שחור |
| קיט MEGA 250 + מסך 7″ | — | כולל מסך מגע פנימי מבוסס לינוקס (T313) |
| MEGA 250 2W (שני גיד) | — | גרסה דו־גידית לשדרוג תשתית אינטרקום קיימת ללא רשת; ספק 24VDC כלול בערכה |

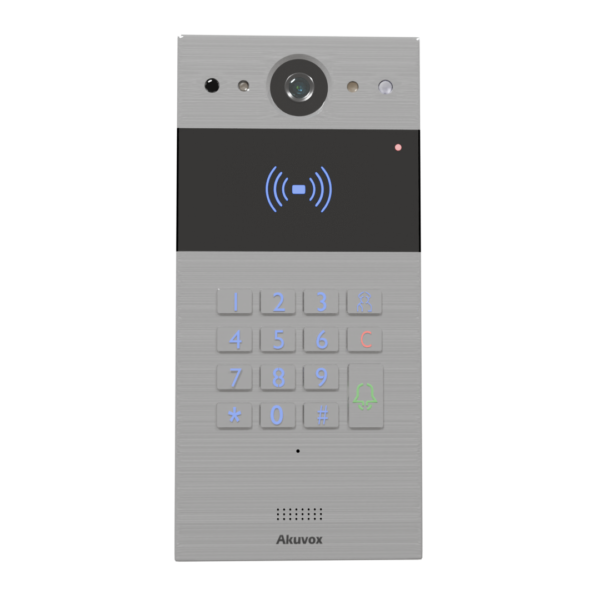

גימור כסוף — מבט חזיתי

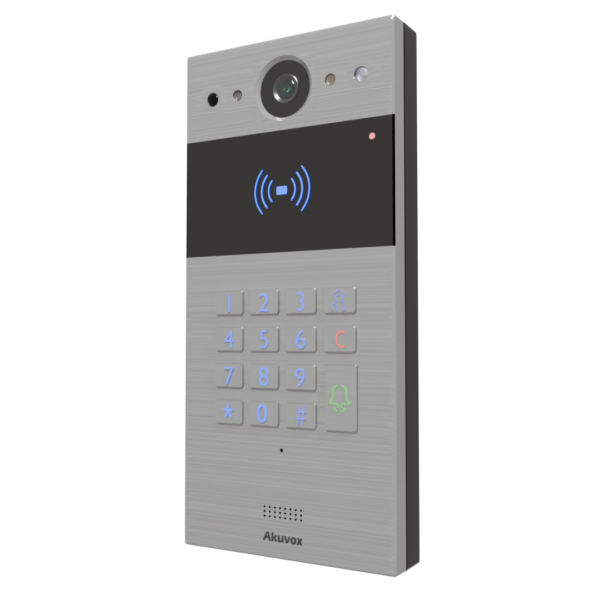

גימור כסוף — מבט זווית

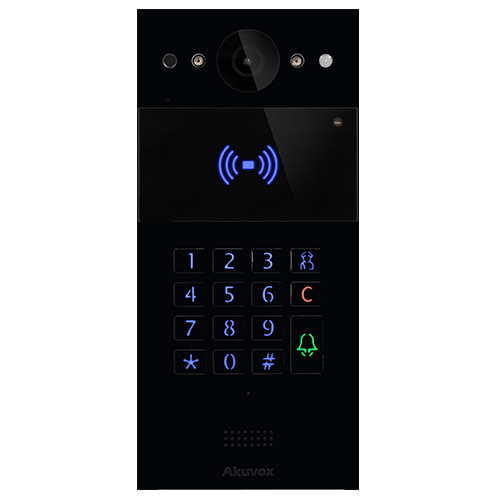

גימור שחור — מבט חזיתי
2איפה מתקינים? שער ברזל או קיר בטון
את הפאנל אפשר להתקין בשתי דרכים — על שער ברזל (בקופסת התקנה חיצונית המרותכת/מוברגת לפרופיל השער או לעמוד) או שקוע בקיר בטון (קופסת התקנה שקועה שמוכנה ביציקה או בחציבה). בשני המקרים חובה להגיע עם הצנרת אל נקודת ההתקנה לפני סגירת הקיר או חיפוי השער.
3התשתית הנדרשת — שני צינורות
זה הסעיף החשוב ביותר. מנקודת ההתקנה של הפאנל חייבים לצאת שני צינורות נפרדים:
צינור מהפאנל אל ריכוז התקשורת (ארון התקשורת של הבית). בתוכו מושחל כבל רשת CAT6. דרך כבל זה הפאנל גם מתקשר וגם מקבל הזנת חשמל (PoE) — חיבור אחד לתקשורת ולמתח.
צינור עם זוג גידים מהפאנל אל המנעול החשמלי של השער. דרכו הפאנל מפעיל את פתיחת השער (יציאת ממסר). ללא הצינור הזה — אין פתיחת שער מרחוק.
4מומלץ: כפתור פתיחת שער מבפנים
במקרים רבים כדאי להוסיף כפתור יציאה בצד הפנימי של השער (או בכניסה לבית): לחיצה עליו פותחת את המנעול החשמלי — כך שאורחים, ילדים או אנשי מקצוע יכולים לצאת דרך השער מבפנים בלי אפליקציה, קוד או תג. מהכפתור מכינים צינור עם זוג גידים אל המנעול החשמלי.
5סיכום לחשמלאי — צ'ק־ליסט הכנות
| # | הכנה | מאיפה → לאן | מה מושחל |
|---|---|---|---|
| 1 | צינור תקשורת (קוטר 20 מ״מ מומלץ) | נקודת הפאנל בשער/בקיר → ארון התקשורת | כבל רשת CAT6 (הזנת PoE + תקשורת) |
| 2 | צינור למנעול | נקודת הפאנל → המנעול החשמלי בשער | זוג גידים (פיקוד פתיחה) |
| 3 | הזנה לשנאי המנעול | נקודת 230V בארון התקשורת או באזור השער | שנאי בהתאם לסוג המנעול (בד״כ 12V) |
| 4 | כפתור יציאה (מומלץ) | הצד הפנימי של השער / כניסת הבית → המנעול | זוג גידים |
| 5 | קופסת התקנה לפאנל | שער ברזל: קופסה חיצונית · קיר בטון: קופסה שקועה | פתח לקופסה שקועה: 206×87 מ״מ, עומק 40 מ״מ; המסגרת מכסה 225×107 מ״מ (ראו איור 3) |
